ЭЛЕКТРОННЫЙ РАСШИРИТЕЛЬНЫЙ ВЕНТИЛЬ CAREL, E2V05 SMART WITH INTEGRATED ORIFICE 12-12 ODF WITH SIGHT GLASS - W/O STATOR COIL
- Артикул: E2V05ZSFA0
- Бренд: CAREL
- Производитель: CAREL
- Семейство: E2V
- Тип монтажа: под пайку
- Типоразмер: 12 мм -12 мм odf
Описание
Электронный расширительный вентиль семейства E2V от CAREL предназначен для точного дросселирования хладагента в испарительной секции и обеспечивает управление расходом в зависимости от тепловой нагрузки; исполнение рассчитано на пайку к трубопроводу с присоединительными диаметрами 12 мм по наружному диаметру (ODF). Для работы клапана требуется внешний контроллер, формирующий управляющие импульсы для шагового привода на основе измерений давления и температуры на всасывании; при настройке системы регламентируемое значение перегрева хладагента обычно поддерживается в пределах 7–10 °C.

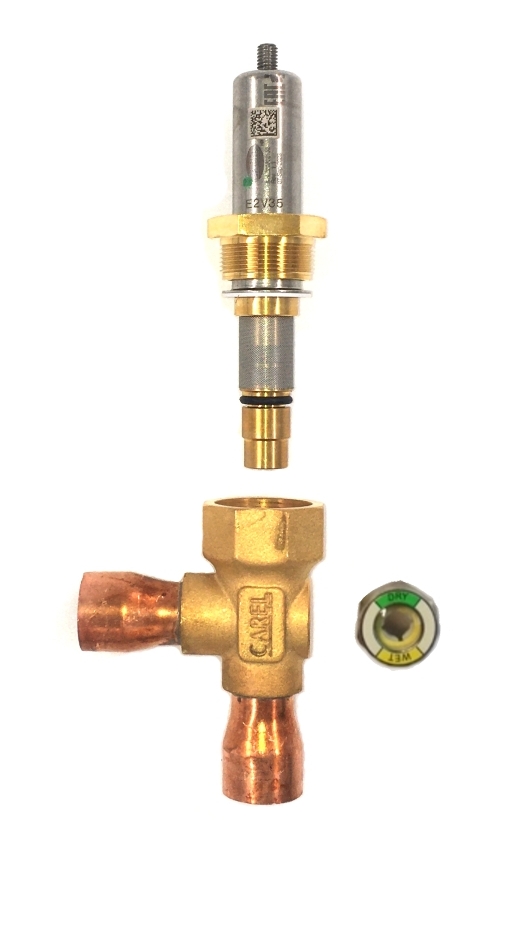

Конструктивно вентиль выполнен с узким проходным сечением и интегрированным дроссельным отверстием (orifice) для формирования заданного расходного режима; в корпус встроено смотровое стекло для визуальной проверки состояния хладагента и наличия индикации потока/пузырьков. Привод реализован через шаговый механизм с возможностью дискретного позиционирования запорного элемента; изделие поставляется без статора катушки привода, что предусматривает установку соответствующего статора и сопряжение с приводной частью на месте монтажа. Соединения выполнены в исполнении для пайки, обеспечивающем герметичное подключение к магистралям холодильной установки.
В технологическом отношении вентиль использует электронное управление шаговым приводом, позволяющее реализовать алгоритмы поддержания перегрева на основании входных сигналов от датчиков давления и температуры; интеграция орifice и смотрового стекла снижает количество соединений и упрощает монтажную проверку системы. Конкретные материалы корпуса и уплотнений в поставочных данных не указаны и подлежат уточнению в спецификации производителя при проектировании системы.
Применение устройства целесообразно в системах коммерческого и промышленного охлаждения, в том числе в контурах для торговых холодильных витрин, складских и перерабатывающих помещений, где требуется точная электронная модуляция подачи хладагента и пайка трубопроводных соединений 12 мм ODF; совместимость обеспечивается с контроллерами, поддерживающими управляющую логику для электронных расширительных вентилей и способными питать шаговый привод (при наличии соответствующего статора).
