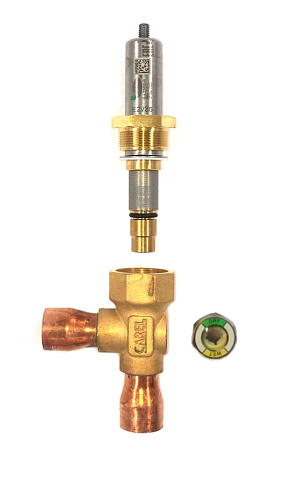

ЭЛЕКТРОННЫЙ РАСШИРИТЕЛЬНЫЙ ВЕНТИЛЬ CAREL, E2V03 SMART WITH INTEGRATED ORIFICE 12-12 ODF WITH SIGHT GLASS - W/O STATOR COIL
- Артикул: E2V03ZSFA0
- Бренд: CAREL
- Производитель: CAREL
- Семейство: E2V
- Тип монтажа: под пайку
- Типоразмер: 12 мм -12 мм odf
Описание
Электронный расширительный вентиль CAREL E2V03 Smart семейства E2V представляет собой регулирующий запорный механизм с интегрированным фиксированным дросселем (orifice) и смотровым стеклом; межсоединения выполнены под пайку в исполнении ODF диаметром 12 мм с обеих сторон. Устройство предназначено для точного регулирования подачи хладагента в испаритель в зависимости от тепловой нагрузки и эксплуатируется в системах, где поддерживается управление по перегреву хладагента.
Конструкция включает узкое проходное сечение с прецизионным запорным элементом и интегрированным орфиксом для формирования характерной зависимости пропускной способности; наличие смотрового стекла обеспечивает визуальную проверку состояния хладагента и целостности потока. Вентиль поставляется без статора (stator coil), что подразумевает использование внешнего электромагнитного компонента и совместимого контроллера для привода шагового ротора и реализации алгоритма управления.
Технологии управления предполагают работу в системе с контроллером, получающим сигналы от датчиков давления и температуры на всасывающем трубопроводе: контроллер вычисляет температуру кипения по показаниям давления и определяет значение перегрева как разность между температурой на выходе из испарителя и температурой кипения. Для корректной работы регуляции и защиты испарителя рекомендуется поддерживать установленное значение перегрева в пределах порядка 7–10 °C.
Применение — холодильные и климатические установки коммерческих и промышленных объектов с трубопроводами ODF 12 мм, где требуется интеграция в систему управления с внешним контроллером и обеспечивается подача электропитания на приводной узел; совместимость и конкретные варианты статора и контроллера определяются проектными требованиями системы и типом используемого хладагента.
