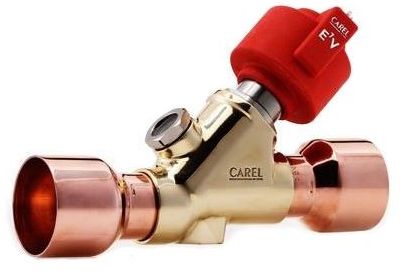

ЭЛЕКТРОННЫЙ РАСШИРИТЕЛЬНЫЙ ВЕНТИЛЬ CAREL, ELECTRONIC EXPANSION VALVE E7V-B4 54-54 ODF
- Артикул: E7VB4ASZ00
- Бренд: CAREL
- Производитель: CAREL
- Семейство: E7V
- Тип монтажа: под пайку
- Типоразмер: 54 мм - 54 мм odf
Описание
Модель E7V-B4 из семейства E7V компании CAREL представляет собой электронный расширительный вентиль, предназначенный для пропорционального дросселирования и регулирования подачи хладагента в испаритель в зависимости от тепловой нагрузки. Для перемещения запорного элемента используется шаговый электропривод, требующий питания и управляющих команд от внешнего контроллера; входными сигналами управления служат показания датчиков давления и температуры на всасывающем трубопроводе, по которым контроллер вычисляет температуру кипения и температурный перегрев хладагента (разность измеренной температуры перегрева и температуры кипения). Для корректной работы системы обычно устанавливают уставку перегрева в диапазоне порядка 7–10 °C.
Конструкция клапана выполнена для установки методом пайки с концами под ODF 54 мм, что обеспечивает интеграцию в магистраль хладагента путем биметаллической/медной пайки стандартных трубопроводов. Внутренний проходной элемент представляет собой узкое регулируемое сечение (игла/седло), обеспечивающее ступенчатое или плавное изменение пропускной способности при пошаговом перемещении штока приводом; электропривод и механический узел расположены на корпусе клапана и рассчитаны на совместное функционирование с внешней электронной системой управления.
Технологически вентиль использует шаговый привод и алгоритмы электронного регулирования разгрузки испарителя на основе показаний давления и температуры, что позволяет поддерживать заданный перегрев. Конструкция предназначена для пайки к медным трубопроводам ODF 54 мм; электрическая часть реализована как исполнительный модуль для интеграции с контроллером, обеспечивающим питание и формирование управляющих импульсов для позиционирования штока.
Применим в системах коммерческого и промышленного охлаждения для регулирования подачи хладагента в испарители — торговые холодильные витрины, складские и технологические камеры, холодильные агрегаты и чиллеры, в которых используется стратегия поддержания перегрева через электронный ЭРВ. Для корректной интеграции требуется контроллер, поддерживающий управление шаговым двигателем и обработку сигналов всасывающего датчика давления и температуры; монтаж предусматривает пайку в магистраль соответствующего диаметра.
