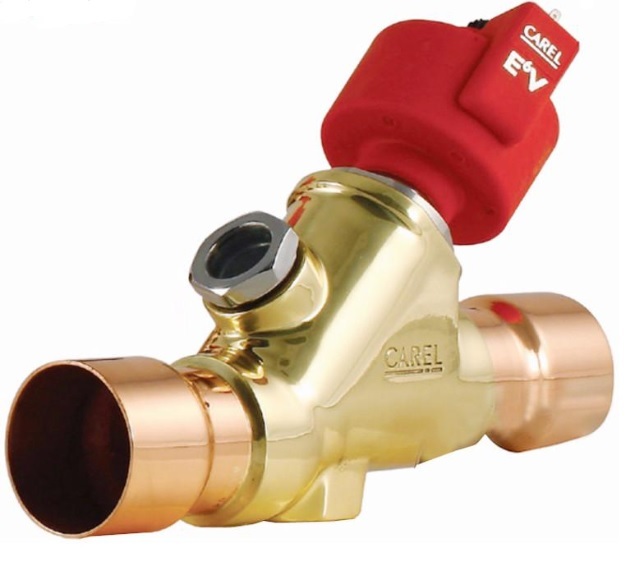

ЭЛЕКТРОННЫЙ РАСШИРИТЕЛЬНЫЙ ВЕНТИЛЬ CAREL, ELECTRONIC EXPANSION VALVE E6V-B2 1-5/8” X 1-5/8” ODF
- Артикул: E6VB2AWV00
- Бренд: CAREL
- Производитель: CAREL
- Семейство: E6V
- Тип монтажа: под пайку
- Типоразмер: 1.5/8” - 1.5/8” odf
Описание
Электронный расширительный вентиль E6V-B2 производителя CAREL выполняет функцию дозирования и дросселирования хладагента в испарителе в зависимости от тепловой нагрузки; конструкция с узким проходным сечением совместно со шаговым электрическим приводом обеспечивает ступенчатое изменение пропускной способности. Модель рассчитана на подключение к контроллеру управления и питанию привода, при работе контроллер использует сигналы датчиков давления и температуры на всасывающей линии для определения температуры кипения по давлению и расчёта перегрева как разности температуры на выходе испарителя и температуры кипения; рабочая уставка перегрева для корректной и безопасной работы системы находится в диапазоне 7–10 °C.
Конструктивно вентиль выполнен с монтажными патрубками ODF диаметром 1 5/8" на входе и выходе и рассчитан на пайку к трубопроводу, что обеспечивает прямую интеграцию в медные магистрали холодильной установки. Привод — шаговый электромотор, управляемый внешним контроллером, обеспечивает микрошаговую модуляцию положения золотника для изменения расхода хладагента в соответствии с управляющими сигналами.
Используемые технологические решения включают электронный шаговый привод и взаимодействие с измерительными цепями давления и температуры на всасывании; конструкция патрубков ODF предусматривает технологию пайки для соединения с трубами соответствующего стандарта. Корпус и узлы подключения рассчитаны на монтаж в стандартные холодильные линии с пайкой без применения дополнительных резьбовых соединений.
Применяется в промышленных и коммерческих холодильных системах и холодильных контурах с испарителями, где требуется поддержание заданного перегрева посредством электронного регулирования подачи хладагента; совместим с системами и контроллерами, обеспечивающими управление шаговым приводом электронного расширительного вентиля и установку датчиков на всасывающей линии. Изделие относится к семейству E6V производителя CAREL.
