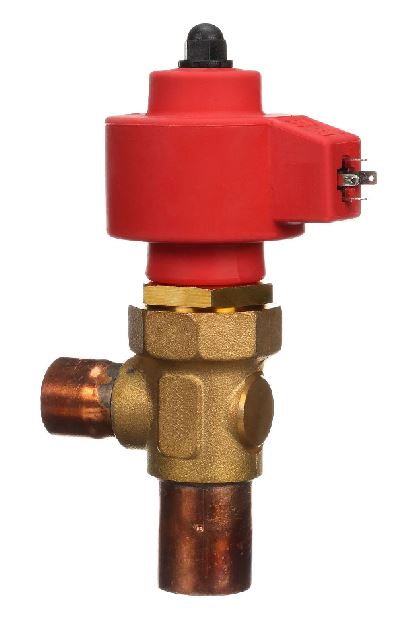

ЭЛЕКТРОННЫЙ РАСШИРИТЕЛЬНЫЙ ВЕНТИЛЬ CAREL, E3V-65 SMART 22-28 ODF W/O SIGHT GLASS
- Артикул: E3V65SSS10
- Бренд: CAREL
- Производитель: CAREL
- Семейство: E3V
- Тип монтажа: под пайку
- Типоразмер: 22 мм - 28 мм odf
Описание
Электронный расширительный вентиль CAREL семейства E3V (модель E3V-65 SMART) предназначен для пропорционального дросселирования хладагента и точной регулировки его подачи в испаритель в зависимости от тепловой нагрузки. Рабочая присоединительная группа рассчитана на пайку к трубам с наружным диаметром 22–28 мм ODF; конструкция включает узкое проходное сечение для ступенчатого/плавного изменения расхода. В модификации отсутствует смотровое стекло (W/O SIGHT GLASS).
Клапан оснащён электроприводом шагового типа, требующим внешнего контроллера и электропитания для управления положением с целью поддержания заданного перегрева. Контроллер получает сигналы от датчиков давления и температуры, установленных на всасывающей магистрали: значение давления используется для определения температуры кипения, показания температурного датчика — для оценки температуры перегрева на выходе испарителя. Управляющий алгоритм рассчитывает перегрев как разность измеренных величин и регулирует открытие вентиля, поддерживая целевой диапазон перегрева.
Решение основано на электронных методах регулирования с поэлементным управлением шагового привода, что обеспечивает повторяемость и точность позиционирования отверстия клапана при изменениях нагрузки. В работе используется стандартный подход определения температуры кипения по давлению кипения и измерения температуры перегрева на выходе испарителя для замкнутого регулирования.
Применяется в холодильных и климатических системах, где требуется точная подстройка подачи хладагента и поддержание перегрева в типовом диапазоне 7–10 °C; совместимо с системами, предусматривающими пайку трубопроводов диаметром 22–28 мм и наличием внешнего контроллера и соответствующих датчиков на всасывающей магистрали. Подходит для коммерческих и промышленных холодильных контуров, включая укрупнённые испарительные блоки и агрегаты с электронным управлением подачи хладагента.
