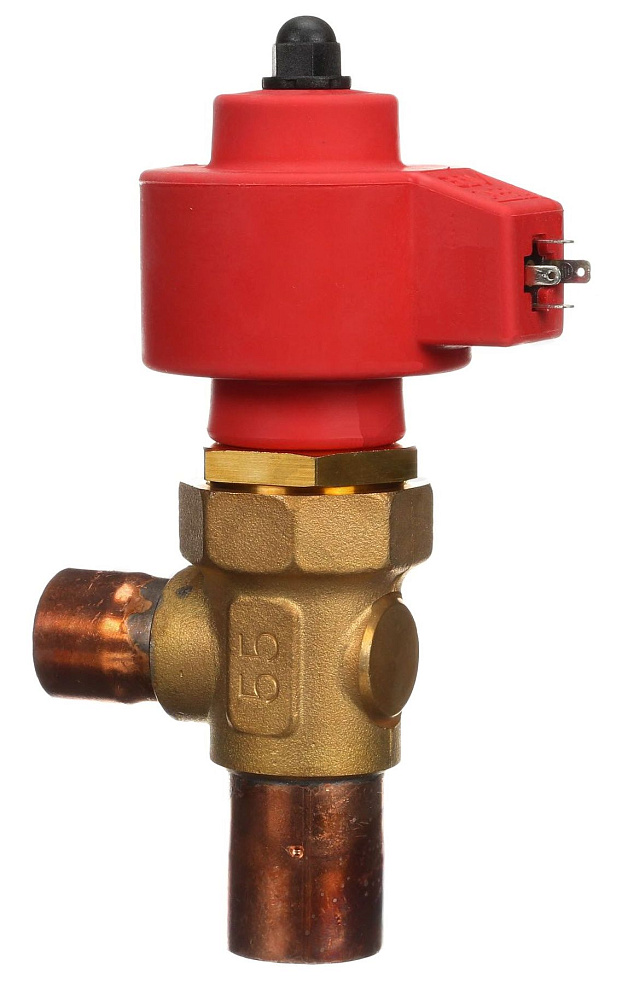

ЭЛЕКТРОННЫЙ РАСШИРИТЕЛЬНЫЙ ВЕНТИЛЬ CAREL, E3V-55 SMART 3/4”-7/8” INCH. W/O SIGHT GLASS
- Артикул: E3V55SWR10
- Бренд: CAREL
- Производитель: CAREL
- Семейство: E3V
- Тип монтажа: под пайку
- Типоразмер: 3/4”-7/8”
Описание
Электронный расширительный вентиль E3V-55 SMART от CAREL выполнен в типоразмере 3/4”–7/8” и предназначен для точного дросселирования и регулирования подачи хладагента в испаритель в ответ на изменение тепловой нагрузки; клапан оснащён электроприводом шагового типа и рассчитан на установку методом пайки без интегрированного смотрового стекла.
Конструкция предусматривает узкое проходное сечение с регулируемым сечением через шаговый привод, обеспечивающий ступенчатую или псевдологарифмическую модуляцию расхода хладагента; управление положением запирающего элемента реализуется внешним контроллером, который формирует управляющие импульсы на основе измерений давления и температуры во всасывающей линии и на выходе испарителя.
Применённая технология электронного распределения расхода основана на сочетании измерений давления кипения (пересчитываемого в температуру насыщения) и температуры перегрева на выходе испарителя с вычислением действительного перегрева как разности этих величин; для нормальной эксплуатации контроллер устанавливает значение перегрева в рабочем диапазоне порядка 7–10 °C и корректирует открытие вентиля для поддержания этого значения.
Клапан предназначен для интеграции в промышленные и коммерческие холодильные контуры (торговые холодильные шкафы, складские холодильные помещения, технологические испарители пищевой промышленности) и требует наличия внешнего контроллера, питающего электропривод и считывающего сигналы с датчиков давления и температуры; присоединение к системе выполняется пайкой к стандартным медным трубопроводам соответствующего типоразмера, при этом отсутствие смотрового стекла предполагает использование штатных точек измерения и сервисных портов для диагностики.
