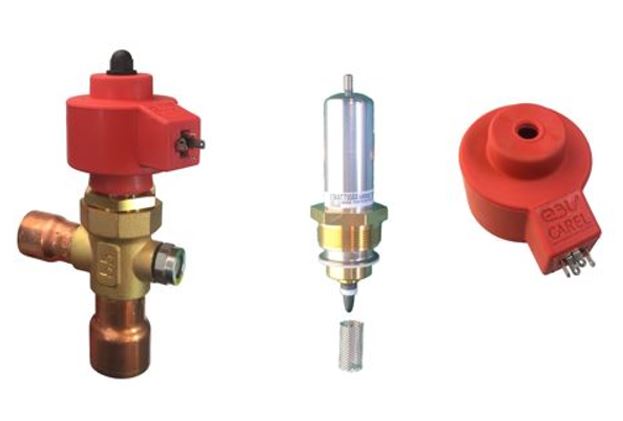

ЭЛЕКТРОННЫЙ РАСШИРИТЕЛЬНЫЙ ВЕНТИЛЬ CAREL, E3V-55 SMART 3/4”-7/8” INCH. WITH SIGHT GLASS
- Артикул: E3V55SWR00
- Бренд: CAREL
- Производитель: CAREL
- Семейство: E3V
- Тип монтажа: под пайку
- Типоразмер: 3/4”-7/8”
Описание
Электронный расширительный вентиль семейства E3V от CAREL выполнен в типоразмере, обеспечивающем присоединение к трубопроводам 3/4–7/8 дюйма, и предназначен для модулирующего дросселирования подачи хладагента в испаритель в соответствии с тепловой нагрузкой. Для работы вентиля требуется внешняя система управления: контроллер, формирующий управляющие шаги для привода и принимающий входные сигналы от датчиков давления и температуры на всасывающем трубопроводе; для корректной работы управления рекомендованный рабочий диапазон установки уставки перегрева составляет порядка 7–10 °C.
Конструкция вентиля характеризуется узким проходным сечением и исполнительным механизмом на базе шагового электродвигателя, который перемещает затвор для ступенчатого изменения пропускной способности. Монтаж исполнен под пайку, что предусматривает постоянное соединение с медными трубопроводами системы; в составе корпуса предусмотрено смотровое стекло для визуального контроля состояния хладагента в линии.
В технологии управления применяется электроника для поимённой подачи шаговых импульсов на привод и использование входных сигналов от датчиков давления и температуры для вычисления температуры кипения и перегрева хладагента; измерение давления всасывания пересчитывается в соответствующую температуру кипения, а показания датчика температуры применяются для определения действительного перегрева. Конструктивные решения ориентированы на интеграцию в стандартные холодильные магистрали с пайкой и на совместную работу с контроллерами, поддерживающими управление шаговыми приводами ЭРВ.
Применение вентиля целесообразно в промышленных холодильных системах торговых, логистических и пищевых объектов в качестве регулирующего элемента подачи хладагента в испарители; вентиль совместим с системами, предусматривающими размещение датчиков на всасывающем трубопроводе и наличие контроллера, формирующего управляющие сигналы для шагового привода, а также с трубопроводной арматурой соответствующего типоразмера (3/4–7/8”).
