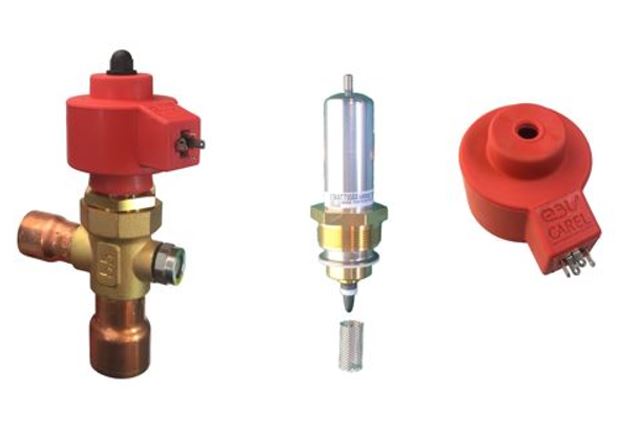

ЭЛЕКТРОННЫЙ РАСШИРИТЕЛЬНЫЙ ВЕНТИЛЬ CAREL, E3V-55 SMART 18-22 ODF WITH SIGHT GLASS
- Артикул: E3V55SSR00
- Бренд: CAREL
- Производитель: CAREL
- Семейство: E3V
- Тип монтажа: под пайку
- Типоразмер: 18 мм - 22 мм odf
Описание
Электронный расширительный вентиль E3V-55 SMART производства CAREL представляет собой устройство с узкой дросселирующей зоной и шаговым электроприводом, предназначенное для дозирования и регулирования расхода хладагента в испарителе в зависимости от тепловой нагрузки. Типоразмер рассчитан на пайку к магистралям с наружным диаметром 18–22 мм (ODF), что определяет область применения и требования к монтажу. Для управления клапаном необходим внешний контроллер и электропитание для привода шагового двигателя; управляющие сигналы формируются на основе данных датчиков давления и температуры всасывающей линии.
Конструкция включает рабочую часть с малым проходным сечением для точного регулирования потока и интегрированное смотровое стекло для визуального контроля состояния хладагента в линии (наличие пузырьков, признаки загрязнения или присутствие масла). Соединения предусмотрены для неразъемной установки методом пайки, що обеспечивает герметичность и механическую прочность стыков в холодильных контурах.
Внутренняя автоматика реализует управление открытием/закрытием через шаговый привод, обеспечивающий прецизионное позиционирование седла для поддержания заданного перегрева хладагента. Управляющая стратегия предполагает вычисление перегрева как разности температур кипения (по показаниям давления) и температуры на выходе испарителя, при этом целевые значения перегрева для корректной работы системы находятся в диапазоне порядка 7–10 °C.
Применение вентиля уместно в холодильных и кондиционирующих установках, где требуется точная регулировка подачи хладагента в испаритель и возможность визуального контроля фазы хладагента. Устройство совместимо с системами, где монтаж по трубопроводам выполняется пайкой медных или аналогичных труб с наружным диаметром 18–22 мм, при наличии внешнего контроллера и соответствующего набора датчиков для контроля давления и температуры всасывающей линии.
