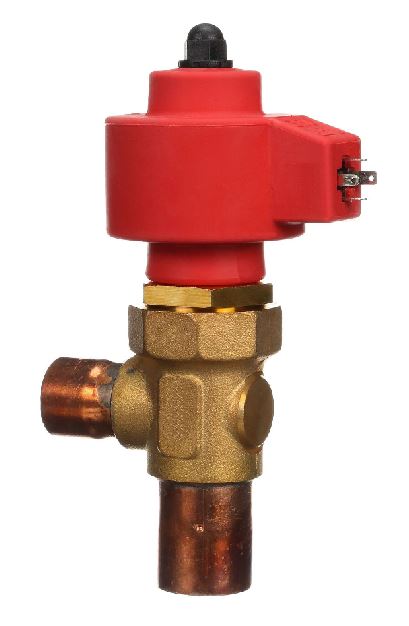

ЭЛЕКТРОННЫЙ РАСШИРИТЕЛЬНЫЙ ВЕНТИЛЬ CAREL, E3V-55 SMART HOT GAS 22-28 ODF W/O SIGHT GLASS
- Артикул: E3V55HSS10
- Бренд: CAREL
- Производитель: CAREL
- Семейство: E3V
- Тип монтажа: под пайку
- Типоразмер: 22 мм - 28 мм odf
Описание
Электронный расширительный вентиль CAREL E3V-55 SMART HOT GAS предназначен для дозирования и регулирования подачи хладагента в испаритель; конструктивно выполнен в исполнении для пайки и рассчитан на соединения с наружным диаметром трубопроводов 22–28 мм (ODF). Вентиль оснащён шаговым электроприводом и рассчитан на управление со стороны внешнего контроллера, получающего данные датчиков давления и температуры всасывающего трубопровода для реализации алгоритма контроля перегрева.
Внутренний гидравлический элемент представляет собой узкое дроссельное сечение для точного изменения массового расхода хладагента; исполнительная часть реализована как шаговый привод с возможностью ступенчатого позиционирования клапана. Модификация «HOT GAS» рассчитана на работу в схемах с подачей горячего газа, опция W/O SIGHT GLASS указывает на отсутствие смотрового стекла в корпусе, что влияет на порядок сервисного контроля и диагностики хладагента.
Соединения вентиля выполнены для пайки к медным трубопроводам ODF 22–28 мм; применение шагового привода и электронного управления обеспечивает реализацию замкнутого контура регулирования перегрева на основе показаний датчиков давления (определение температуры кипения по давлению) и температуры перегрева на выходе из испарителя. Для корректной и безопасной работы системы контроллер рассчитывает перегрев как разность температур и поддерживает его в рекомендуемом практическом диапазоне порядка 7–10 °C.
Применение изделия уместно в системах коммерческого и промышленного охлаждения и кондиционирования, где требуется прецизионное регулирование подачи хладагента и возможность интеграции с внешним контроллером, обеспечивающим управление шаговым приводом и приём сигналов от датчиков давления и температуры; монтажный тип и размеры делают вентиль совместимым с медными магистралями соответствующего сечения.
