ЭЛЕКТРОННЫЙ РАСШИРИТЕЛЬНЫЙ ВЕНТИЛЬ CAREL, ELECTRONIC EXP VALVE E3V55C 7/8” STEEL HIGH PRESSURE FOR
- Артикул: E3V55CWR00
- Бренд: CAREL
- Производитель: CAREL
- Семейство: E3V
- Тип монтажа: под сварку
- Типоразмер: 7/8” steel
Описание

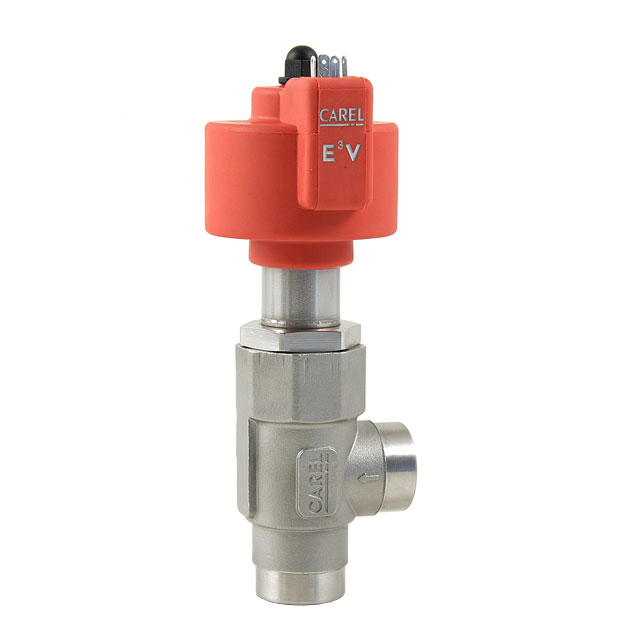

Электронный расширительный вентиль CAREL семейства E3V (модель E3V55C) представляет собой высоконапорное устройство с номинальным присоединением 7/8" для стальных трубопроводов, предназначенное для дросселирования и точного регулирования подачи хладагента в испаритель в соответствии с изменяющейся тепловой нагрузкой. Для формирования управляющего воздействия вентиль использует шаговый исполнительный механизм; управление осуществляется внешним контроллером, который на основе входных измерений формирует позиционирующий сигнал приводу.
Конструкция рассчитана на монтаж методом сварки в магистраль, что обеспечивает герметичное интегрирование в стальные трубопроводы высокого давления. Внутреннее проходное сечение выполнено узким для ступенчатого или плавного регулирования расхода; шаговый привод обеспечивает прецизионное позиционирование седла вентиля. Для корректной работы системы необходима подача питания на привод и наличие контроллера с возможностью обработки сигналов от датчиков давления и температуры.
Материал присоединительных и силовых частей — сталь, выполненная и подготовленная для сварного соединения в трубопроводах высокого давления. Применяется электронное управление с шаговым исполнительным механизмом и алгоритмами контроля перегрева: контроллер использует показания датчика давления всасывания для определения температуры кипения (по зависимостям хладагента) и показания датчика температуры на выходе испарителя для определения фактического перегрева, после чего вычисляет разность и корректирует положение вентиля.
Применение вентиля целесообразно в высоконапорных холодильных контурах коммунальной, коммерческой и промышленной сферы, где требуется точное регулирование подачи хладагента — в складских холодовых камерах, технологическом охлаждении пищевых производств и системах центрального кондиционирования. Для совместной работы необходим контроллер, обеспечивающий работу с шаговым двигателем и обработку входных сигналов от датчиков давления и температуры; при настройке системы рекомендуется поддерживать целевой перегрев в пределах 7–10 °C для корректной и безопасной работы испарителя.
