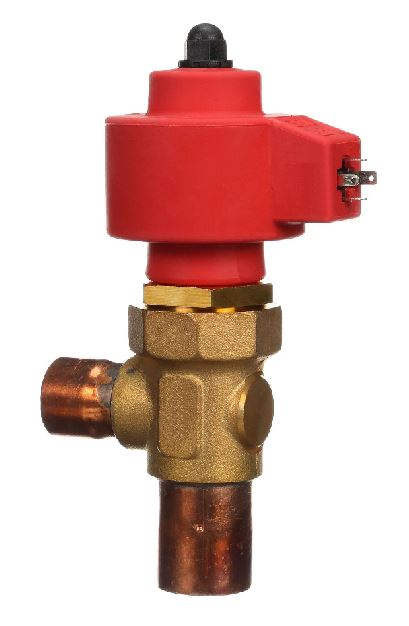

ЭЛЕКТРОННЫЙ РАСШИРИТЕЛЬНЫЙ ВЕНТИЛЬ CAREL, 3V-45 SMART 3/4”-7/8” INCH. W/O SIGHT GLASS
- Артикул: E3V45SWR10
- Бренд: CAREL
- Производитель: CAREL
- Семейство: E3V
- Тип монтажа: под пайку
- Типоразмер: 3/4”-7/8”
Описание
Электронный расширительный вентиль CAREL серии E3V, модель 3V-45 SMART, предназначен для дозирования и модуляции подачи хладагента в испаритель; номинальный присоединительный размер рассчитан на трубопроводы диаметром порядка 3/4”–7/8”. Устройство реализует узкое проходное сечение для точного дросселирования потока, не содержит смотрового стекла, монтируется в магистраль методом пайки и предназначено для работы в составе систем с внешним электронным контроллером и источником питания привода.
Конструкция включает исполнительный элемент в виде шагового электродвигателя, управляющего положением седла или иглы для изменения пропускной способности; сам клапан не содержит встроенного контроллера и требует поступающих управляющих сигналов от внешней системы управления. Для корректного регулирования используются данные датчиков давления и температуры на всасывающем трубопроводе: контроллер определяет температуру кипения по давлению и рассчитывает перегрев как разность измеренных температур, после чего формирует команды на открытие/закрытие вентиля.
Технологически вентиль основан на электронном позиционировании с шаговым приводом, что обеспечивает дискретное и воспроизводимое изменение пропускной способности; конструкция рассчитана на пайку в трубопровод охлаждающей системы, что обеспечивает прямую интеграцию в магистраль без дополнительных фланцевых соединений. Отсутствие смотрового стекла следует учитывать при выборе схемы обслуживания и диагностики фреоновой магистрали.
Применяется в холодильных контурах предприятий торговли, логистики и пищевой промышленности, где требуется автоматический контроль перегрева испарителя и точная подача хладагента; совместим с системами, в которых контроллер получает сигналы от датчиков всасывания и управляет шаговым приводом внешнего ЭРВ для поддержания расчетного перегрева (рекомендуемый диапазон эксплуатационного перегрева для корректной работы системы — примерно 7–10 °C).
