ЭЛЕКТРОННЫЙ РАСШИРИТЕЛЬНЫЙ ВЕНТИЛЬ CAREL, E3V-45 SMART 3/4”-7/8” INCH. WITH SIGHT GLASS
- Артикул: E3V45SWR00
- Бренд: CAREL
- Производитель: CAREL
- Семейство: E3V
- Тип монтажа: под пайку
- Типоразмер: 3/4”-7/8”
Описание

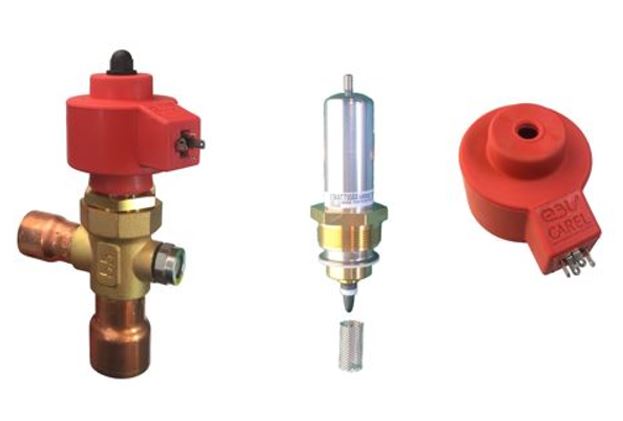

Модель CAREL E3V-45 SMART представляет собой электронный расширительный вентиль типоразмера, рассчитанного на присоединение к трубопроводам 3/4–7/8 дюйма и предназначена для дозирования и регулирования подачи хладагента в испаритель в зависимости от тепловой нагрузки. Управление положением седла осуществляется шаговым электродвигателем; для работы требуется внешний контроллер, принимающий показания датчиков давления и температуры на всасывающем трубопроводе и формирующий управляющие сигналы на привод. Контроллер вычисляет температуру кипения по показаниям давления всасывания и определяет перегрев как разность между температурой на выходе испарителя и температурой кипения; в рабочих режимах для корректной работы обычно поддерживается перегрев порядка 7–10 °C.
Конструкция вентиля включает узкое проходное сечение для точного дросселирования хладагента и исполнена для монтажа методом пайки, что обеспечивает надежное присоединение к медным трубопроводам холодильной магистрали. В составе корпуса предусмотрено смотровое стекло (sight glass) для визуальной проверки присутствия и состояния хладагента в линии, а также для оперативной диагностики наличия пузырьков или посторонних примесей в потоке.
Вентиль применяется в холодильных и климатических системах промышленного и коммерческого назначения для управления подачей хладагента в испарители и совместим с системами, где применяются внешние контроллеры с входами давления и температуры всасывания и с выходом управления шаговым приводом. Применение типоразмера 3/4–7/8 дюйма делает его совместимым с магистралями соответствующего диаметра в технологических схемах торговых помещений, складов и пищевых производств.
