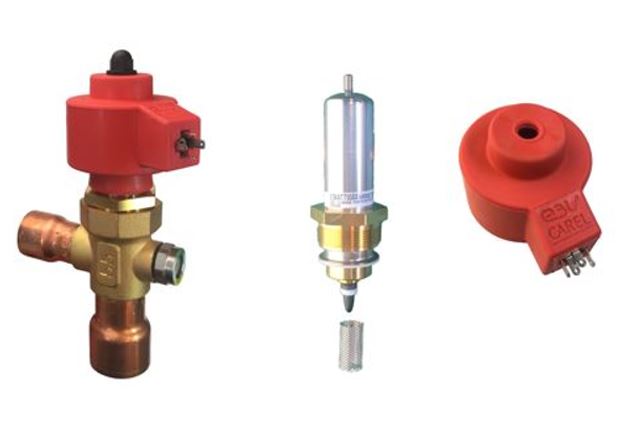

ЭЛЕКТРОННЫЙ РАСШИРИТЕЛЬНЫЙ ВЕНТИЛЬ CAREL, E3V-45 SMART 18-22 ODF WITH SIGHT GLASS
- Артикул: E3V45SSR00
- Бренд: CAREL
- Производитель: CAREL
- Семейство: E3V
- Тип монтажа: под пайку
- Типоразмер: 18 мм - 22 мм odf
Описание
Электронный расширительный вентиль E3V-45 SMART семейства E3V от CAREL предназначен для точного дозирования хладагента в зависимости от тепловой нагрузки испарителя. Модель рассчитана на присоединение к трубопроводам с наружным диаметром 18–22 мм (ODF) и управляется шаговым электродвигателем, питание и команда для которого обеспечивает внешний контроллер. Управление положением запорного элемента основано на обработке входных сигналов от датчиков давления и температуры во всасывающей магистрали; контроллер вычисляет перегрев как разность температуры на выходе испарителя и температуры кипения по давлению и поддерживает уставку перегрева (ориентировочно 7–10 °C).
Конструктивно вентиль выполнен с узким проходным сечением для точного дросселирования и рассчитан на пайку при монтажных работах, что обеспечивает надежное соединение с медными трубопроводами. В конструкции предусмотрен шаговый привод для бесступенчатого регулирования расхода и электрическое гнездо для подключения управляющего кабеля. Наличие смотрового стекла позволяет визуально контролировать состояние струи и наличие загрязнений в подводящем потоке.
В технологическом плане изделие использует электронное управление положением запорного элемента с шаговым двигателем и алгоритмы по поддержанию заданного перегрева на основе сигналов давления и температуры. Конструкция рассчитана на стандартные холодильные материалы и монтажные технологии пайки; смотровое стекло выполнено из материалов, обеспечивающих устойчивость к рабочим хладагентах и допускающее визуальную оценку потока.
Вентиль применим в промышленных и коммерческих холодильных установках, системах кондиционирования и технологических контурах пищевой промышленности, где требуется точная автоматическая регулировка подачи хладагента. Располагается в жидкостной линии перед испарителем и совместим с контроллерами, обеспечивающими питание шагового двигателя и принимающими сигналы от датчиков давления и температуры для расчёта перегрева.
Документация
