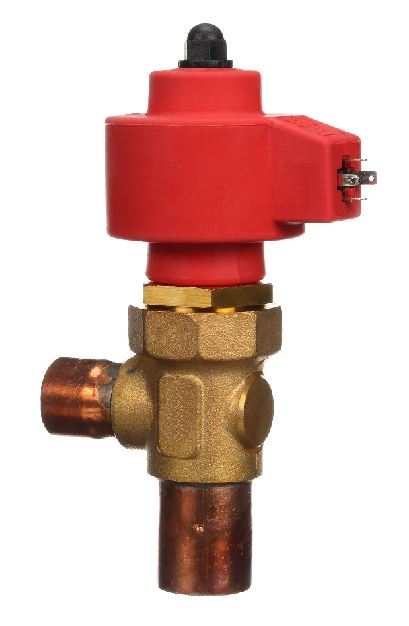

ЭЛЕКТРОННЫЙ РАСШИРИТЕЛЬНЫЙ ВЕНТИЛЬ CAREL, E3V-45 SMART HOT GAS 3/4”-7/8” INCH. W/O SIGHT GLASS
- Артикул: E3V45HWR10
- Бренд: CAREL
- Производитель: CAREL
- Семейство: E3V
- Тип монтажа: под пайку
- Типоразмер: 3/4”-7/8”
Описание
Электронный расширительный вентиль семейства E3V компании CAREL предназначен для точного дросселирования хладагента и поддержания заданного перегрева в испарителе. Присоединительные размеры рассчитаны на линии с наружным диаметром 3/4–7/8 дюйма; управление положением закрывающего элемента осуществляется шаговым электродвигателем, требующим внешнего контроллера и электропитания. Контроллер принимает сигналы от датчиков давления и температуры на всасывающей линии и вычисляет перегрев по разности температур кипения и температуры хладагента на выходе из испарителя; для корректной и безопасной работы системы ориентировочное значение перегрева составляет 7–10 °C.
Гидравлическая часть выполнена с узким проходным сечением, обеспечивающим плавную модуляцию расхода хладагента в зависимости от управляющего сигнала. Монтаж изделия предполагается методом пайки, корпус поставляется без смотрового стекла (W/O SIGHT GLASS). Исполнение модели с обозначением SMART HOT GAS предусматривает конструктивную совместимость с режимами использования горячего газа в холодильной схеме.
Технологически вентиль использует шаговый привод с электронной системой позиционирования, основанной на обработке входных данных датчиков давления и температуры для поддержания заданного значения перегрева. Электронная составляющая предназначена для интеграции с системами автоматизации, способными обеспечивать управление шаговым мотором и обработку сигналов всасывающей линии.
Применяется в промышленных и коммерческих холодильных установках для регулирования подачи хладагента в испарителях, в том числе в контурах с режимами горячего газа; совместим со стандартными присоединениями 3/4–7/8 дюйма и требует наличия внешнего контроллера, подходящих датчиков давления и температуры на всасывающей линии и источника электропитания для привода.
