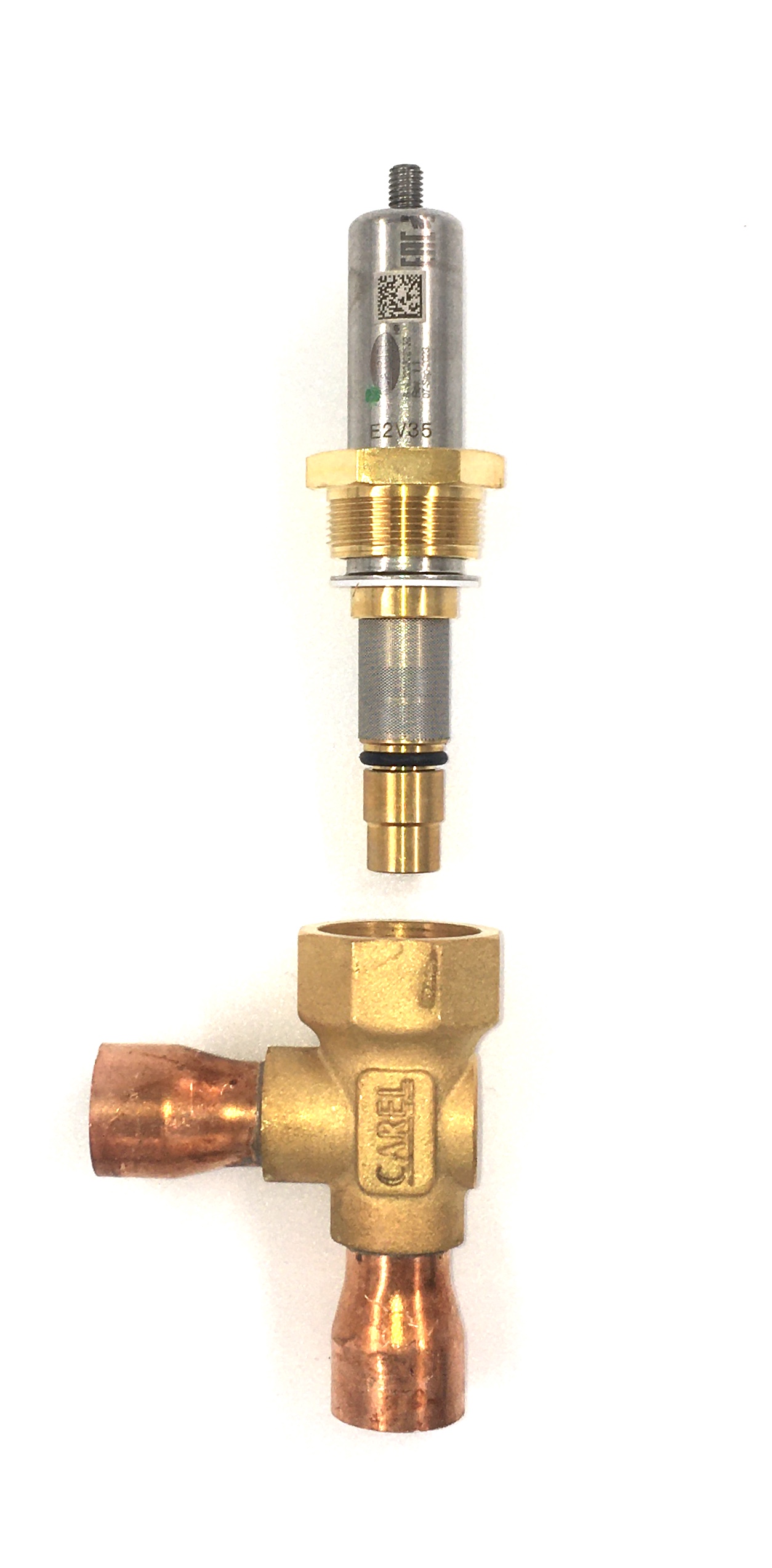

ЭЛЕКТРОННЫЙ РАСШИРИТЕЛЬНЫЙ ВЕНТИЛЬ CAREL, E2V35 С КАТУШКОЙ (БИПОЛЯРНАЯ) И КАБЕЛЕМ 0.3 М, БЕЗ СМОТРОВОГО СТЕКЛА 16(5/8")-16(5/8") ODF
- Артикул: E2V35ZSM13
- Бренд: CAREL
- Производитель: CAREL
- Семейство: E2V
- Тип монтажа: под пайку
- Типоразмер: 16mm(5/8 ")
Описание
Электронный расширительный вентиль семейства E2V производства CAREL предназначен для дозирования и регулирования подачи хладагента в испаритель в соответствии с тепловой нагрузкой. Корпус рассчитан на линию с наружным диаметром 16 мм (5/8") и имеет полные соединения ODF с обеих сторон, монтаж предполагается методом пайки/заварки. Привод — шаговый электропривод с биполярной катушкой; электрическое подключение выполнено кабелем длиной 0,3 м; в конструкции отсутствует смотровое стекло.
Клапан реализован с узким проходным сечением, обеспечивающим точное дросселирование хладагента при управлении шаговым двигателем. Биполярная катушка и шаговый механизм обеспечивают дискретное позиционирование штока клапана для регулировки расхода; ODF‑соединения и монтаж под пайку предназначены для стационарной встраиваемой установки в трубопроводную трассу. Отсутствие смотрового стекла исключает визуальную проверку состояния потока на корпусе клапана и предполагает применение внешних контрольно‑измерительных приборов.
Для работы клапана требуется внешний контроллер, получающий сигналы от датчиков давления и температуры на всасывающей линии для расчёта перегрева. Контроллер поддерживает регулируемый уставочный перегрев и формирует управляющие команды шаговому приводу; ориентировочный рабочий диапазон перегрева для корректной и безопасной работы системы составляет порядка 7–10 °C. Применение тяготеет к холодильным и холодильнос‑кондиционирующим установкам, где используются трубопроводы 5/8" O.D. и где предусмотрено электронное управление подачей хладагента внешними датчиками и контроллерами.
