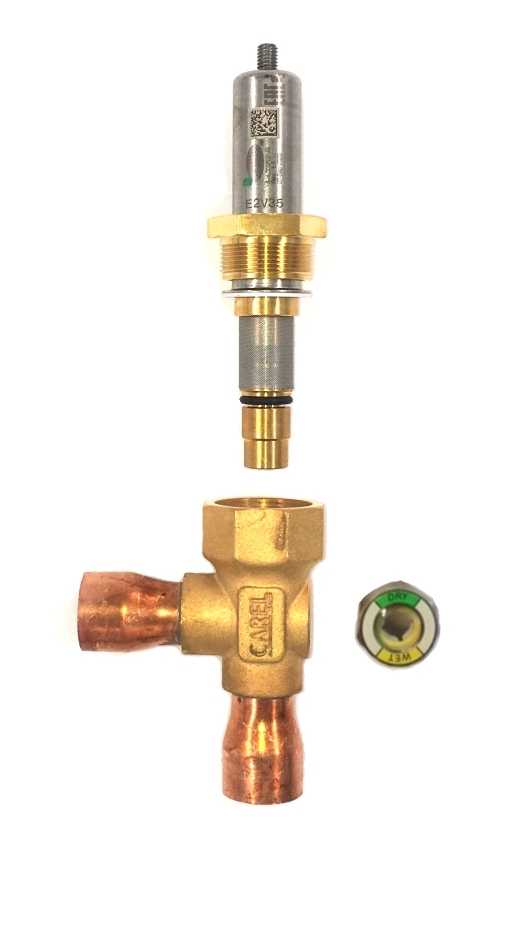

ЭЛЕКТРОННЫЙ РАСШИРИТЕЛЬНЫЙ ВЕНТИЛЬ CAREL, E2V35 С КАТУШКОЙ (БИПОЛЯРНАЯ) И КАБЕЛЕМ 0.3 М, СО СМОТРОВЫМ СТЕКЛОМ 16(5/8")-16(5/8") ODF
- Артикул: E2V35ZSM03
- Бренд: CAREL
- Производитель: CAREL
- Семейство: E2V
- Тип монтажа: под пайку
- Типоразмер: 16mm(5/8 ")
Описание
Электронный расширительный клапан CAREL серии E2V (модель E2V35) предназначен для точного дозирования потока хладагента в испарителе и имеет проходной диаметр, соответствующий присоединению 16 мм (5/8"). Соединения выполнены в формате ODF с одинаковыми патрубками на входе и выходе, рассчитанными на монтаж методом пайки; электрическая часть включает биполярную катушку с интегрированным кабелем длиной 0,3 м.
Конструкция предусматривает узкое проходное сечение и шаговый привод, обеспечивающий пропорциональное изменение расхода в ответ на управляющие сигналы контроллера. В корпус встроено смотровое стекло для визуальной оценки наличия и качества потока хладагента. Электромеханическая часть рассчитана на совместную работу с внешним контроллером, принимающим сигналы от датчиков давления и температуры на всасывающей линии.
Функциональная схема управления основана на измерении давления кипения и температуры выходящего хладагента с последующим вычислением перегрева как разности этих величин; контроллер формирует команду на шаговый привод для поддержания заданного значения перегрева (рабочая уставка обычно в пределах 7–10 °C). Биполярная катушка обеспечивает двухфазное управление электроприводом клапана, а ODF‑исполнение присоединений обеспечивает надежность паяных соединений в холодильных контурах.
Клапан применим в холодильно-климатических системах торговых и промышленных объектов, где требуется управляемое поддержание перегрева испарителя: коммерческие витрины, склады, технологические холодильные установки пищевой отрасли. Размер присоединений и способ монтажа делают изделие совместимым с трубопроводами соответствующего диаметра и стандартными контроллерами электронных клапанов.
