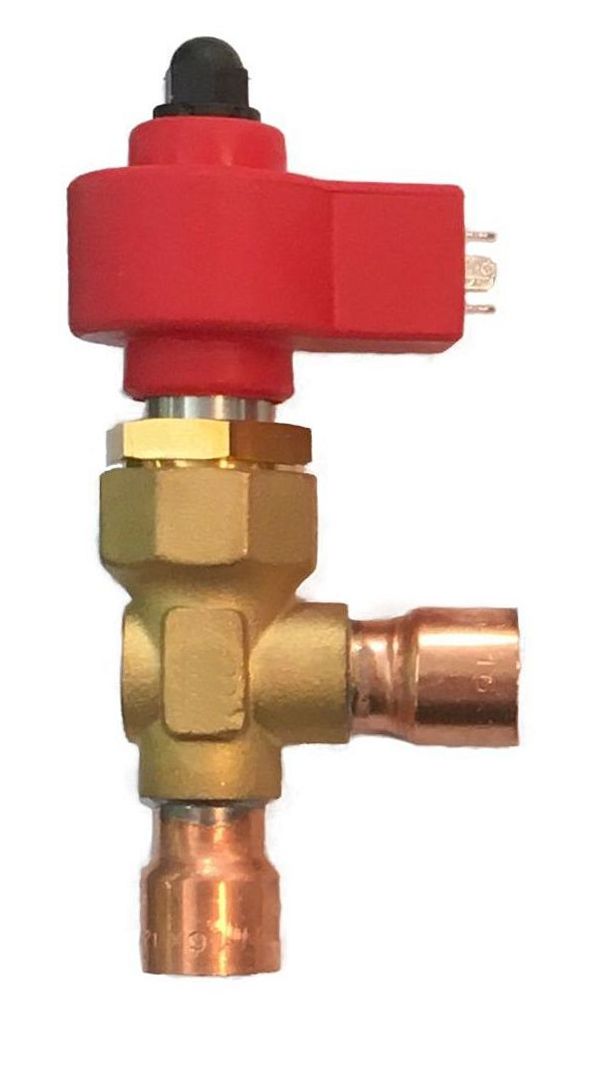

ЭЛЕКТРОННЫЙ РАСШИРИТЕЛЬНЫЙ ВЕНТИЛЬ CAREL, E2V35 SMART 16(5/8”)-16(5/8”) ODF W/O SIGHT GLASS
- Артикул: E2V35SSM10
- Бренд: CAREL
- Производитель: CAREL
- Семейство: E2V
- Тип монтажа: под пайку
- Типоразмер: 16(5/8”)-16(5/8”) odf
Описание
Электронный расширительный вентиль семейства E2V производства CAREL, модель E2V35 SMART, выполняет дозирование хладагента в испарителе с точной электронной модуляцией расхода; рабочие соединения выполнены под пайку на наружный диаметр 16 мм (5/8") с обеих сторон, конструктивно рассчитан на встроенный шаговый электропривод и управление от внешнего контроллера.
Конструктивно вентиль имеет узкое проходное сечение для дросселирования потока и ступенчатое позиционирование штока шаговым мотором, что обеспечивает дискретное регулирование пропускной способности; модель поставляется без смотрового стекла (W/O SIGHT GLASS) и предназначена для монтажных операций методом пайки ODF на медные трубопроводы.
Работа элемента основана на электронной системе управления: внешний контроллер получает сигналы от датчиков давления и температуры на всасывающем трубопроводе, пересчитывает давление кипения в соответствующую температуру насыщения и определяет перегрев как разность между температурой на выходе испарителя и температурой кипения; управление шаговым приводом изменяет положение седла для поддержания заданного значения перегрева (для корректной работы рекомендуется значение перегрева в диапазоне 7–10 °C).
Применение — интеграция в коммерческие и промышленные холодильные контуры с требованием точного контроля подачи хладагента к испарителям, включая торговые витрины, камеры холодного хранения и технологические охладители; монтаж требует навыков пайки медных соединений и совместимого контроллера, обеспечивающего питание и сигналы управления шаговым приводом.
