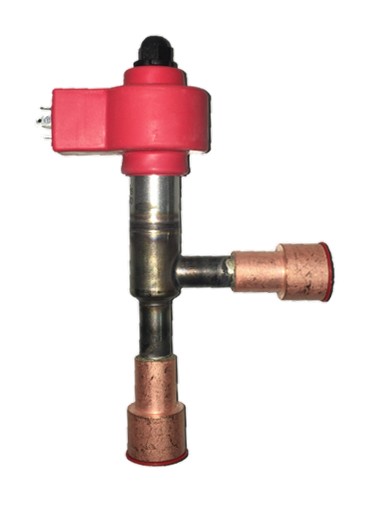

ЭЛЕКТРОННЫЙ РАСШИРИТЕЛЬНЫЙ ВЕНТИЛЬ CAREL, E2V35-B, С КАТУШКОЙ 12-12 ODF
- Артикул: E2V35BSF00
- Бренд: CAREL
- Производитель: CAREL
Описание
Электронный расширительный вентиль CAREL E2V35-B с катушкой 12-12 ODF представляет собой управление дозированием хладагента в испарителе посредством узкого проходного сечения и шагового электропривода; для работы требуется внешний контроллер и электропитание привода. Управление положением золотника осуществляется по управляющему сигналу контроллера, который формируется на основе показаний датчиков давления и температуры, установленных на всасывающей линии, при этом режим работы направлен на поддержание требуемого перегрева холодоагента в динамических нагрузочных условиях.
Конструктивно вентиль выполнен как дозирующий элемент с ограниченным сечением для точного дросселирования, оснащён приводом шагового мотора и сменной катушкой формата 12-12 ODF; такая компоновка обеспечивает ступенчатое или позиционное управление расходом хладагента и совместимость с контроллерами, предназначенными для работы с шаговыми приводами.
Взаимодействие с системой осуществляется по алгоритму расчёта перегрева: контроллер определяет температуру кипения по давлению и сопоставляет её с температурой на выходе испарителя, рассчитывая перегрев как разность величин и корректируя открытие вентиля для поддержания целевого перегрева порядка 7–10 °C.
Применение вентиля предусмотрено в холодильных контурах коммерческих и промышленных установок для регулирования подачи хладагента в испаритель; устройство совместимо с системами управления, использующими измерения давления и температуры на всасывающей линии и обеспечивающими питание и управление шаговым приводом вентиля.
