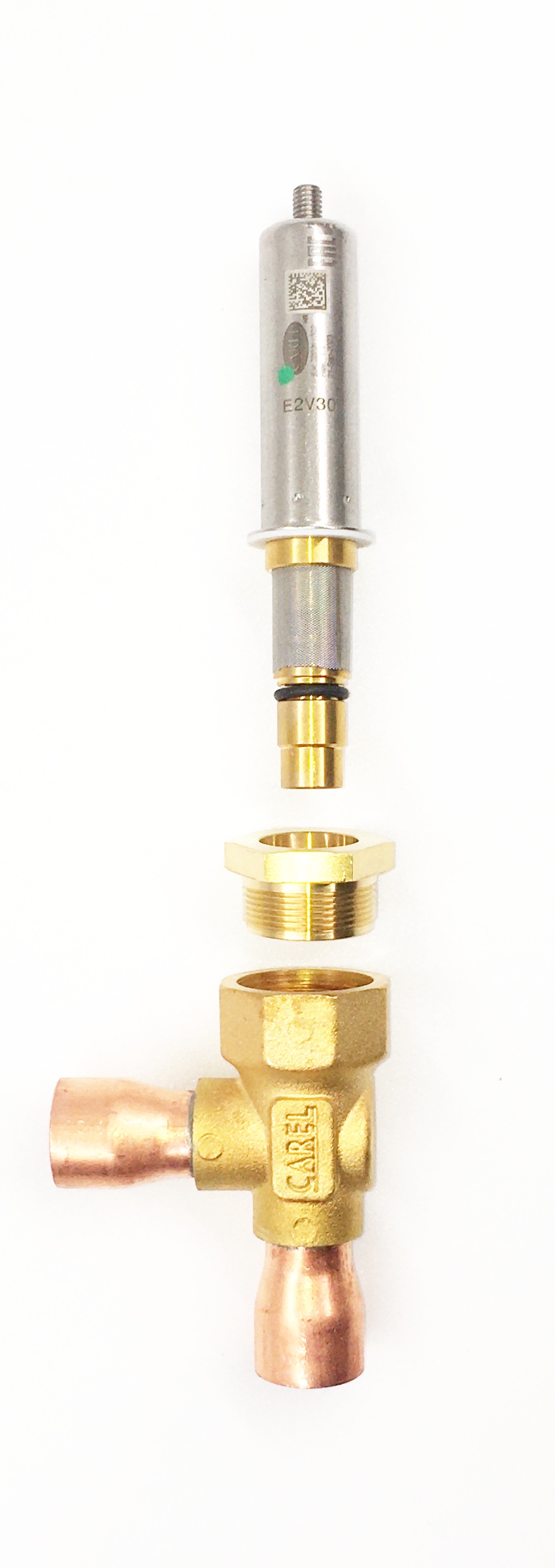

ЭЛЕКТРОННЫЙ РАСШИРИТЕЛЬНЫЙ ВЕНТИЛЬ CAREL, E2V30 С КАТУШКОЙ (БИПОЛЯРНАЯ) И КАБЕЛЕМ 0.3 М, БЕЗ СМОТРОВОГО СТЕКЛА 16(5/8")-16(5/8") ODF
- Артикул: E2V30ZSM13
- Бренд: CAREL
- Производитель: CAREL
- Семейство: E2V
- Тип монтажа: под пайку
- Типоразмер: 16mm(5/8 ")
Описание
Электронный расширительный вентиль CAREL E2V30 предназначен для дозирования и точной регулировки подачи хладагента в испаритель в зависимости от тепловой нагрузки. Управление положением иглы осуществляет шаговый электродвигатель с биполярной катушкой, требующей соответствующего драйвера; электрокабель катушки имеет длину 0,3 м. Соединение вентиля реализовано под пайку по наружному диаметру трубопровода диаметром около 16 мм (соответствует 5/8"), в комплекте отсутствует смотровое стекло.
Конструкция содержит узкое проходное сечение и исполнительный механизм с шаговым приводом, обеспечивающим ступенчатое изменение пропускной способности. Для работы клапана требуется внешний контроллер, который по показаниям датчика давления всасывающей магистрали переводит давление в соответствующую температуру кипения и сравнивает её с температурой перегрева, измеряемой датчиком на выходе испарителя; типичный целевой диапазон перегрева для корректной работы системы — 7–10 °C.
Применённая управляющая технология основана на контроле перегрева через связь измерений давления и температуры и на позиционном управлении шагового двигателя с биполярной катушкой. Конструкция под пайку предполагает совместимость с медными трубопроводами и типовыми технологическими сварными/пайчеными соединениями в холодильных контурах; отсутствие смотрового стекла исключает возможность визуальной проверки фазы/наличия пузырьков вхладагента на месте установки.
Вентиль предназначен для интеграции в коммерческие и промышленные холодильные контуры среднего класса пропускной способности (соединения 5/8" ODF), применяемые в торговле, логистике и пищевой промышленности. Требуется совместимость управляющей электроники с биполярным управлением шагового мотора и наличием датчиков давления и температуры на всасывающей линии для реализации регулирования по перегреву.
