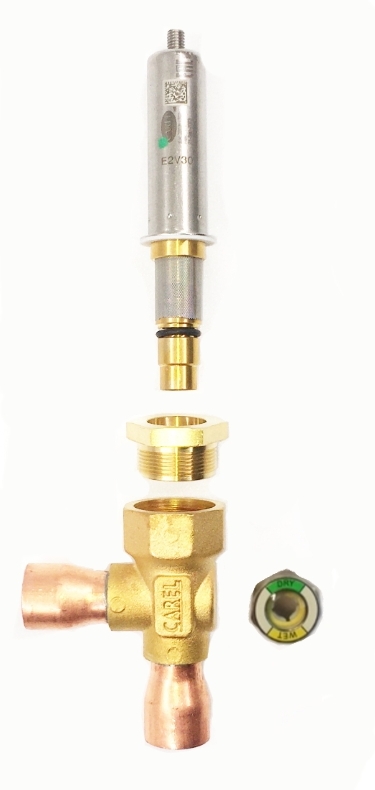

ЭЛЕКТРОННЫЙ РАСШИРИТЕЛЬНЫЙ ВЕНТИЛЬ CAREL, E2V30 С КАТУШКОЙ (БИПОЛЯРНАЯ) И КАБЕЛЕМ 0.3 М, СО СМОТРОВЫМ СТЕКЛОМ 16(5/8")-16(5/8") ODF
- Артикул: E2V30ZSM03
- Бренд: CAREL
- Производитель: CAREL
- Семейство: E2V
- Тип монтажа: под пайку
- Типоразмер: 16mm(5/8 ")
Описание
Электронный расширительный вентиль CAREL E2V30 представляет собой регулирующий дроссель с размером прохода, рассчитанным на трубопровод 16 мм (5/8"), выполняющий посекционное дозирование хладагента в испарителе в зависимости от тепловой нагрузки; для управления положением седла требуется внешний контроллер, использующий показания датчиков давления и температуры всасывающей линии для расчёта перегрева (рабочий диапазон перегрева для корректной работы системы обычно составляет 7–10 °C).
Конструктивно клапан выполнен для установки под пайку с ODF-соединениями 16 (5/8")–16 (5/8") и оснащён встроенным смотровым стеклом для визуальной инспекции потока и контроля наличия жидкой фазы; регулирование хладагента осуществляется шаговым приводом, управляемым электрическим сигналом, при этом привод комплекта снабжён биполярной катушкой и кабелем длиной 0,3 м для подключения к управляющей электронике.
Техническая реализация основывается на электронном управлении позиционированием (семейство E2V) с прецизионным шаговым приводом, рассчитанным на работу в стандартных холодильных контурах; конструкция с ODF-стыковкой предназначена для пайки к медным магистралям, а наличие смотрового стекла упрощает контроль за состоянием хладагента и выявление попадания жидкой фазы.
Применяется в холодильных и климатических системах торговых и складских объектов, пищевой промышленности и промышленных установках, где требуется электронное управление подачей хладагента и контроль перегрева; совместимость — с системами, использующими 5/8" ODF медные трубопроводы и внешние контроллеры, обеспечивающие измерения давления и температуры всасывающей линии.
