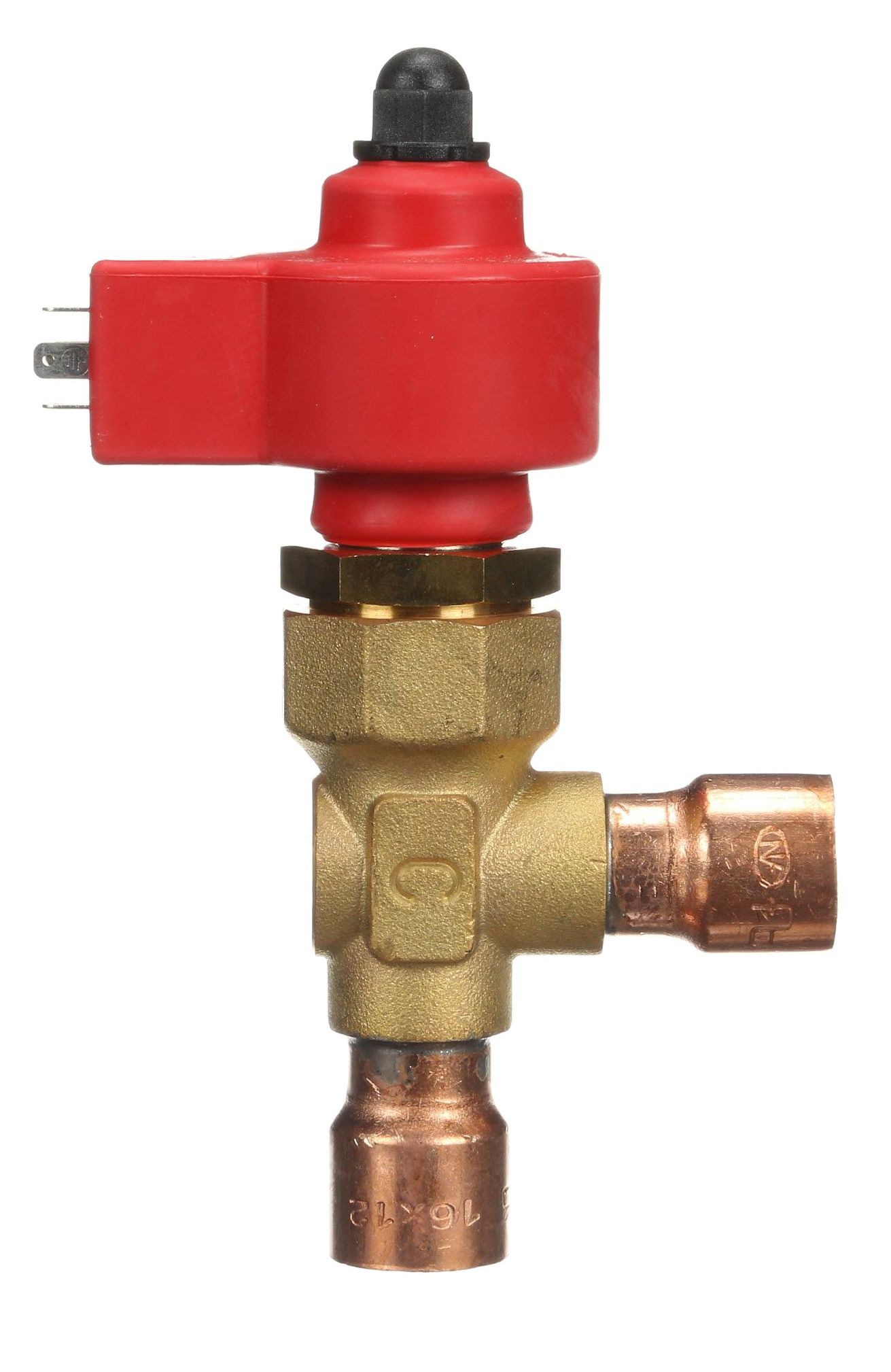

ЭЛЕКТРОННЫЙ РАСШИРИТЕЛЬНЫЙ ВЕНТИЛЬ CAREL, E2V30 SMART 16(5/8”)-16(5/8”) ODF W/O SIGHT GLASS
- Артикул: E2V30SSM10
- Бренд: CAREL
- Производитель: CAREL
- Семейство: E2V
- Тип монтажа: под пайку
- Типоразмер: 16(5/8”)-16(5/8”) odf
Описание
Электронный терморегулирующий клапан серии E2V (модель E2V30) производства CAREL предназначен для дозирования и регулирования потока хладагента в испарительную секцию системы в соответствии с текущей тепловой нагрузкой. Типоразмер имеет одинаковые внешние соединения ODF 5/8" на входе и выходе, монтаж предусмотрен методом пайки, что обеспечивает бесшовную интеграцию в медные трубопроводы холодильной магистрали.
Конструктивно клапан выполнен с узким проходным сечением для точного дросселирования и снабжён шаговым исполнительным механизмом, управляемым внешним контроллером и электропитанием. Для формирования управляющего воздействия контроллер использует показания датчиков давления и температуры на всасывающем трубопроводе: по давлению определяется температура кипения хладагента, по температуре — температура перегретого пара на выходе из испарителя, затем вычисляется перегрев как разность этих величин и формируется команда на перемещение запорного элемента. В обозначении присутствует уточнение W/O SIGHT GLASS — изделие не имеет встроенного смотрового стекла для визуальной проверки потока или наличия пузырьков.
Соединительные патрубки выполнены в конфигурации ODF, рассчитанной на пайку к медным трубопроводам, что исключает применение резьбовых адаптеров и обеспечивает постоянство геометрии канала. Используемая электроника управления шаговым приводом обеспечивает прерывистое «шаговое» изменение пропускной способности для поддержания заданного значения перегрева, а отсутствие интегрированного смотрового стекла требует использования внешних средств диагностики при наладке и обслуживании.
Применение данного типа ЭРВ целесообразно в холодильных и климатических установках коммерческого и промышленного назначения для точного регулирования подачи хладагента в испарители торговых витрин, холодильных камер и технологических линий пищевой промышленности. Клапан рассчитан на работу в составе систем, где предусмотрены внешний контроллер и датчики давления/температуры, обеспечивающие поддержание заданного значения перегрева (типичные уставки для корректной работы в диапазоне порядка 7–10 °C).
