ЭЛЕКТРОННЫЙ РАСШИРИТЕЛЬНЫЙ ВЕНТИЛЬ CAREL, E2V24 С КАТУШКОЙ (БИПОЛЯРНАЯ) И КАБЕЛЕМ 0.3 М, СО СМОТРОВЫМ СТЕКЛОМ 16(5/8")-16(5/8") ODF
- Артикул: E2V24ZSM03
- Бренд: CAREL
- Производитель: CAREL
- Семейство: E2V
- Тип монтажа: под пайку
- Типоразмер: 16mm(5/8 ")
Описание

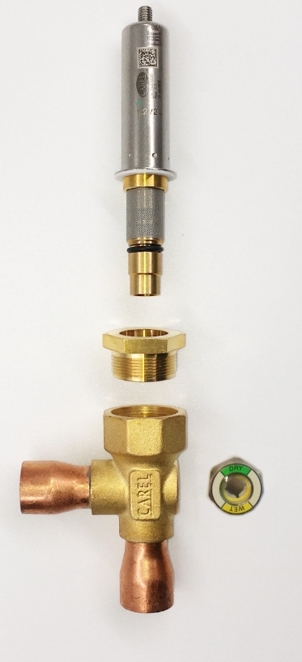

Электронный расширительный вентиль CAREL серии E2V (типоразмер 16 mm / 5/8") предназначен для ступенчатого/плавного дозирования хладагента в испарителе и управления его перегревом. Модель E2V24 оснащена шаговым приводом и управляется внешним контроллером, который на основе показаний датчиков давления и температуры на всасывающей магистрали рассчитывает перегрев и формирует управляющие команды для изменения пропускной способности до достижения уставки перегрева (обычно в пределах эксплуатационных требований 7–10 °C). Соединительные патрубки выполнены под пайку ODF 16(5/8")–16(5/8"), интегрировано смотровое стекло для визуального контроля наличия жидкости в потоке.
Конструкция включает узкое проходное сечение запорного элемента и шаговый исполнительный механизм для точного позиционирования штока в диапазоне пропускных способностей. Электромагнитная катушка выполнена в биполярном исполнении и снабжена гибким кабелем длиной 0,3 м для подключения к управляющей электронике; управление катушкой требует формирования биполярных управляющих импульсов соответствующего контроллера. Монтаж выполнен способом пайки через ODF‑соединения, что обеспечивает герметичность и совместимость с медными трубопроводами в холодильных контурах.
Корпус и фланцевые соединения рассчитаны на технологию пайки ODF, что предусматривает применение стандартных материалов и флюсов, совместимых с медными трубами промышленного монтажа. Использование шагового привода обеспечивает высокую повторяемость позиций и возможность тонкого регулирования расхода хладагента, а интегрированное смотровое стекло дает возможность оперативной визуальной диагностики наличия жидкости и оценке состояния линий перед испарителем.
Применяется в холодильных и климатических системах коммерческой и промышленной направленности для дозирования хладагента на входе в испаритель; совместим с контроллерами и системами управления, реализующими алгоритмы контроля перегрева и используя датчики давления и температуры на всасывающей магистрали. Установка требует пайки к медным трубам и подключения к контроллеру и источнику питания, а также размещения датчиков всасывающей линии для корректной работы управляющей логики.
