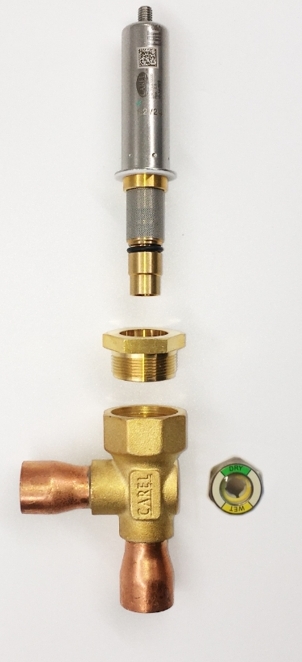

ЭЛЕКТРОННЫЙ РАСШИРИТЕЛЬНЫЙ ВЕНТИЛЬ CAREL, E2V24 SMART, БЕЗ КАТУШКИ, СО СМОТРОВЫМ СТЕКЛОМ 12-12 мм ODF
- Артикул: E2V24ZSFA0
- Бренд: CAREL
- Производитель: CAREL
- Семейство: E2V
- Тип монтажа: под пайку
- Типоразмер: 12 мм-12 мм odf
Описание
Электронный расширительный вентиль семейства E2V от CAREL предназначен для дросселирования и прецизионного регулирования подачи хладагента в испаритель в соответствии с тепловой нагрузкой; типоразмер выполнен для пайки на трубы наружным диаметром 12 мм (ODF 12–12 мм). Для управления рабочим положением используется шаговый электропривод под управлением внешнего контроллера, поступающими входными сигналами которого являются показания датчиков давления и температуры на всасывающей линии; для корректной работы системы и защиты испарителя контроллер обеспечивает поддержание требуемого перегрева хладагента, ориентировочно в диапазоне 7–10 °C. В комплектность поставки не входит катушка привода, поэтому требуется установка совместимого исполнительного устройства и подача питания от соответствующего контроллера.
Конструктивно вентиль имеет узкое проходное сечение, обеспечивающее точную модуляцию расхода хладагента, и интегрированное смотровое стекло диаметром и подпайкой 12 мм, позволяющее визуально контролировать состояние потока хладагента и наличие паровых включений в линии. Монтаж выполняется методом пайки (под пайку) с использованием ODF соединений, что обеспечивает герметичное и механически прочное сопряжение с медными трубопроводами холодильной магистрали. Проектирование рассчитано на работу в составе системы с внешним контроллером, рассчитанным на обработку сигналов датчиков давления и температуры и формирование управляемых шаговых импульсов приводу.
Применение данного электронного расширительного вентиля целесообразно в холодильных и климатических системах коммерческой и промышленной направленности: в витринных и складских охлаждаемых камерах, в системах кондиционирования и технологических холодильных контурах пищевой промышленности. Требуется предварительная проверка совместимости с используемым контроллером и исполнительным приводом по протоколу управления и электрическим характеристикам, а также установка датчиков давления и температуры на всасывающей магистрали для реализации алгоритма стабилизации перегрева.
