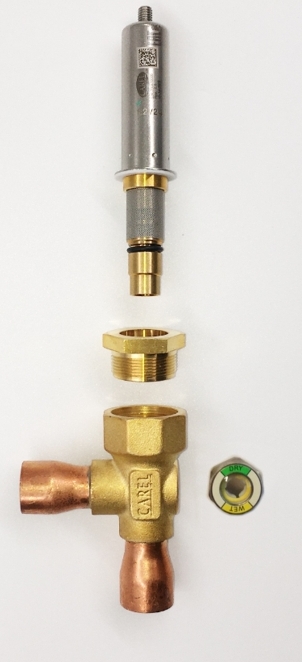

ЭЛЕКТРОННЫЙ РАСШИРИТЕЛЬНЫЙ ВЕНТИЛЬ CAREL, E2V24 С КАТУШКОЙ (БИПОЛЯРНАЯ) И КАБЕЛЕМ 0.3 М, СО СМОТРОВЫМ СТЕКЛОМ 12-12 мм ODF
- Артикул: E2V24ZSF03
- Бренд: CAREL
- Производитель: CAREL
- Семейство: E2V
- Тип монтажа: под пайку
- Типоразмер: 12mm
Описание
Электронный расширительный вентиль CAREL модели E2V24 семейства E2V представляет собой регулируемый дроссель с шаговым приводом, предназначенный для точного дозирования хладагента в испарителе; конструктивно рассчитан на подключение по ODF 12–12 мм и монтаж методом пайки, что определяет тип присоединительных патрубков и технологию установки.
Вентиль имеет узкое проходное сечение для модулируемого пропускания хладагента и оснащён шаговым электроприводом с внешний катушкой (биполярная) и кабелем длиной 0,3 м, обеспечивающим передачу управляющего сигнала от контроллера; в корпус интегрировано смотровое стекло для визуальной проверки состояния потока и наличия жидкости в линии.
Функционирование основано на электронном управлении позицией иглы привода с возвратной связью через внешние датчики давления и температуры всасывающего трубопровода; для корректной работы требуется контроллер, обеспечивающий питание привода и вычисление перегрева хладагента (разность температуры перегрева и температуры кипения) с типичными эксплуатационными уставками перегрева порядка 7–10 °C.
Применение — системы коммерческого и промышленного охлаждения: испарители торговых холодильных витрин, камеры хранения и технологические холодильные контуры; совместим с установками, где предусмотрено пайковое присоединение ODF 12–12 мм и наличие контроллера для управления шаговым приводом и измерения параметров всасывающей линии.
