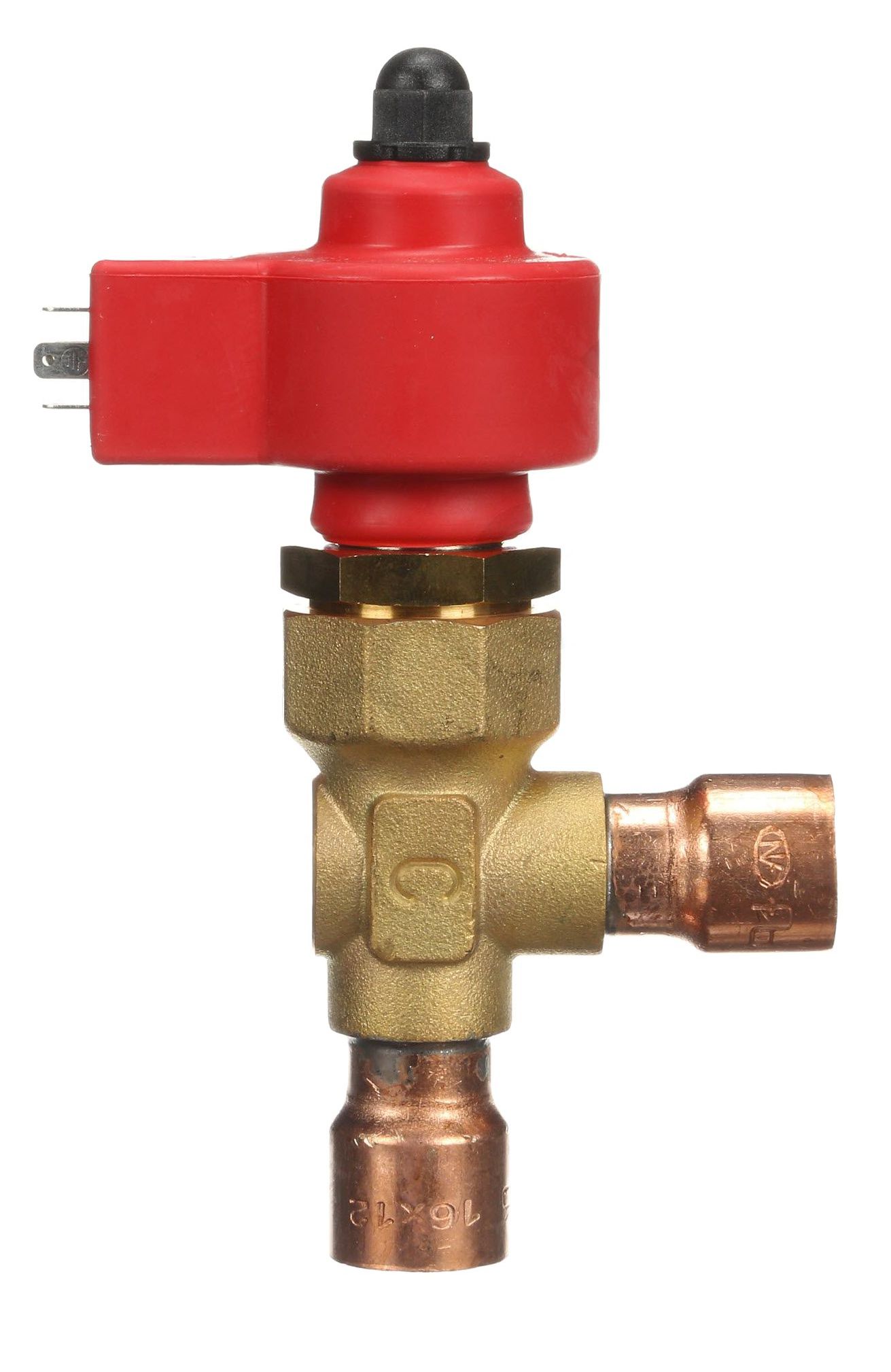

ЭЛЕКТРОННЫЙ РАСШИРИТЕЛЬНЫЙ ВЕНТИЛЬ CAREL, E2V24 SMART 16(5/8”)-16(5/8”) ODF W/O SIGHT GLASS 10 PCS
- Артикул: E2V24SSM11
- Бренд: CAREL
- Производитель: CAREL
- Семейство: E2V
- Тип монтажа: под пайку
- Типоразмер: 16(5/8”)-16(5/8”) odf
Описание
Электронный расширительный вентиль семейства E2V производства CAREL предназначен для модулируемого дросселирования и точного регулирования подачи хладагента в испаритель в зависимости от тепловой нагрузки. Управление положением запирающего элемента осуществляется шаговым электроприводом, требующим внешнего контроллера и питания; входными контролируемыми параметрами служат давление и температура на всасывающей линии, на основе которых контроллер вычисляет перегрев и формирует управляющие команды. Предусмотрены соединения для монтажа методом пайки под трубопровод с наружным диаметром 5/8" на входе и выходе; конструкция не включает смотровое стекло.
Конструктивно вентиль выполнен с узким проходным сечением и точным метрированием расхода, что обеспечивает степень модуляции потока для поддержания заданного значения перегрева. Электромеханическая часть представляет собой шаговый привод, обеспечивающий ступенчатое или микрошаговое перемещение запорного органа; корпус и присоединительные патрубки рассчитаны на пайку к медным трубам типового холодильного тракта. Отсутствие встроенного смотрового стекла предполагает необходимость внешних средств визуального контроля и диагностики при наладке.
В технической реализации применена технология электронного управления положением клапана на основе обратной связи по давлению кипения и температуре на выходе из испарителя, что обеспечивает стабильное поддержание заданного перегрева (рекомендируемый рабочий диапазон перегрева для корректной и безопасной работы системы — примерно 7–10 °C). Шаговый электропривод обеспечивает высокую повторяемость позиций и распределение расхода в диапазоне рабочих нагрузок, требующих тонкой регулировки хладагента.
Вентиль ориентирован на применение в коммерческих и промышленных холодильных установках, складских и пищевых системах, где требуется электронная регуляция подачи хладагента и контроль перегрева. При проектировании и монтаже необходимо предусмотреть совместимость с внешним контроллером CAREL или аналогичным по функционалу, организацию датчиков давления и температуры на всасывающем трубопроводе, а также выполнение пайки на трубах Ø5/8". Поставляется комплектом из 10 шт., что учитывается при комплектации систем и запасных частей.
