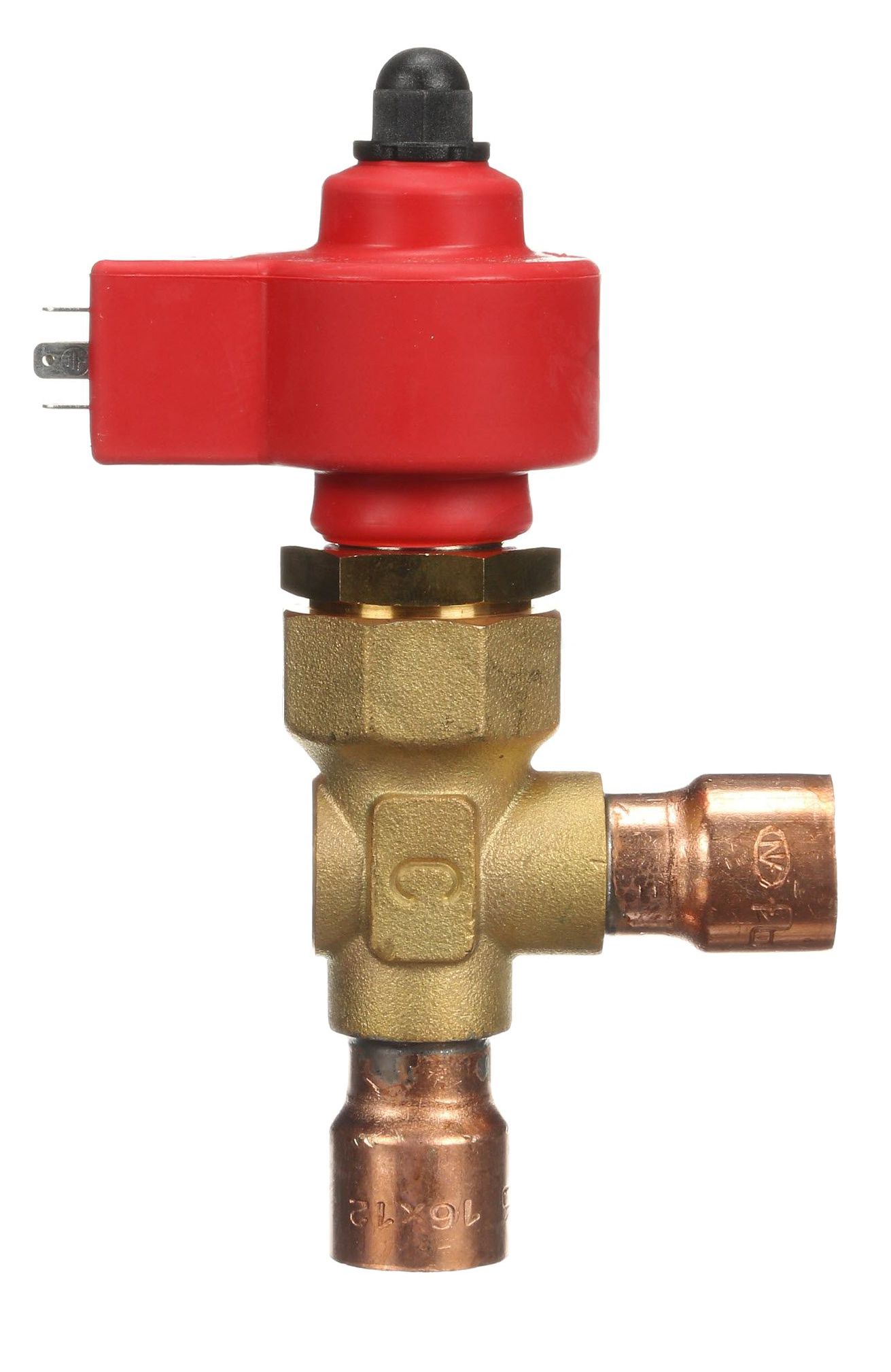

ЭЛЕКТРОННЫЙ РАСШИРИТЕЛЬНЫЙ ВЕНТИЛЬ CAREL, E2V24 SMART 12-12 ODF W/O SIGHT GLASS
- Артикул: E2V24SSF10
- Бренд: CAREL
- Производитель: CAREL
- Семейство: E2V
- Тип монтажа: под пайку
- Типоразмер: 12 мм-12 мм odf
Описание
Электронный расширительный вентиль семейства E2V компании CAREL предназначен для ступенчатого дросселирования и точного регулирования подачи хладагента в испаритель в соответствии с тепловой нагрузкой. Корпус выполнен в линейном исполнении с входным и выходным присоединением, рассчитанным на пайку к трубопроводу с наружным диаметром 12 мм; конструкция не включает смотровое окно для визуальной проверки потока (модификация без sight glass). Для функционирования клапана требуется подача электропитания на привод и подключение внешнего контроллера управления.
Регулирование осуществляется через узкое проходное сечение и шаговый электропривод, обеспечивающий дозирование расхода хладагента с высокой разрешающей способностью. Узел предназначен для установки методом пайки непосредственно в линию всасывания/подхода к испарителю; отсутствие смотрового окна и конструктивная ориентация корпусных элементов учитываются при монтажно-сервисных работах. Для интеграции требуется размещение управляющего контроллера и датчиков давления и температуры на всасывающем трубопроводе.
Технологическая схема подразумевает работу в составе системы с внешним электронным контроллером: контроллер получает показания давления кипения и температуры на выходе испарителя, определяет температуру кипения по давлению насыщения и вычисляет перегрев как разность температур. Управляющий алгоритм формирует команды на шаговый привод клапана для поддержания заданного значения перегрева (технически рекомендуется поддерживать перегрев в диапазоне порядка 7–10 °C для корректной и безопасной работы испарительной части контура).
Применяется в холодильных контурах коммерческих и промышленных систем — торговое и складское холодильное оборудование, камеры хранения и технологические установки пищевой промышленности — где используются трубопроводы наружным диаметром 12 мм и предусмотрено внешнее электронное управление расширительным вентилем. Требуется совместимость контроллера с управлением шаговым электроприводом и размещение датчиков давления и температуры на всасывающей магистрали для реализации алгоритма поддержания перегрева.
