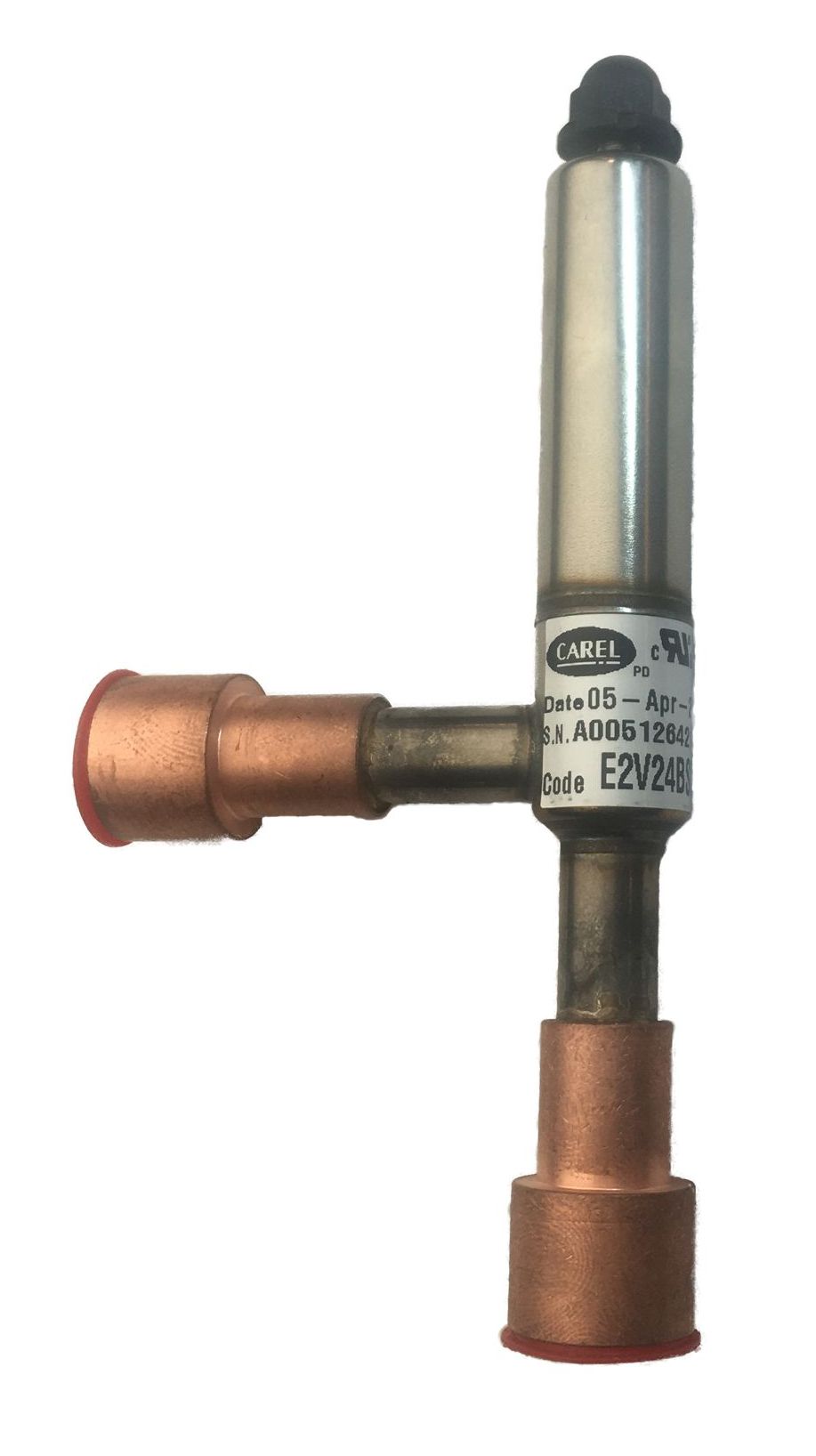

ЭЛЕКТРОННЫЙ РАСШИРИТЕЛЬНЫЙ ВЕНТИЛЬ CAREL, E2V24-B, БЕЗ КАТУШКИ 16(5/8")-16(5/8") ODF
- Артикул: E2V24BSMC1
- Бренд: CAREL
- Производитель: CAREL
- Семейство: E2V
- Тип монтажа: под пайку
- Типоразмер: 16 мм -16 мм odf
Описание
Электронный расширительный вентиль CAREL серии E2V выполняет функцию дозирования и регулирования подачи хладагента в испаритель за счёт узкого проходного сечения, обеспечивая изменение расхода в соответствии с тепловой нагрузкой системы; корпус вентиля рассчитан на подключение посредством пайки к трубопроводу с наружным диаметром 16 мм (соответствует 5/8"), соединение по внешнему диаметру (ODF) с обеих сторон.
Конструктивно вентиль поставляется без катушки привода и предназначен для интеграции с внешним исполнительным механизмом и контроллером: для нормальной работы требуется подача управляющего сигнала и электропитания на шаговый привод, а сигналы управления формируются контроллером на основе показаний датчиков давления и температуры в всасывающей магистрали.
В технологическом исполнении применяется электронное управление позиционированием затвора (шаговый привод), при котором контроллер рассчитывает температуру кипения по измеренному давлению и определяет значение перегрева как разность между температурой на выходе из испарителя и температурой кипения; для корректной работы системы рекомендуется поддерживать значение перегрева в пределах примерно 7–10 °C, что обеспечивает стабильную подачу хладагента и защиту компрессора.
Данное устройство применимо в холодильных контурах коммерческих и промышленных систем, требующих точного регулирования подачи хладагента и совместимо с магистралями, выполненными с ODF-стыковкой 16 мм (5/8"); установка предполагает пайку соединений и интеграцию с контроллером серии E2V или совместимыми системами управления.
