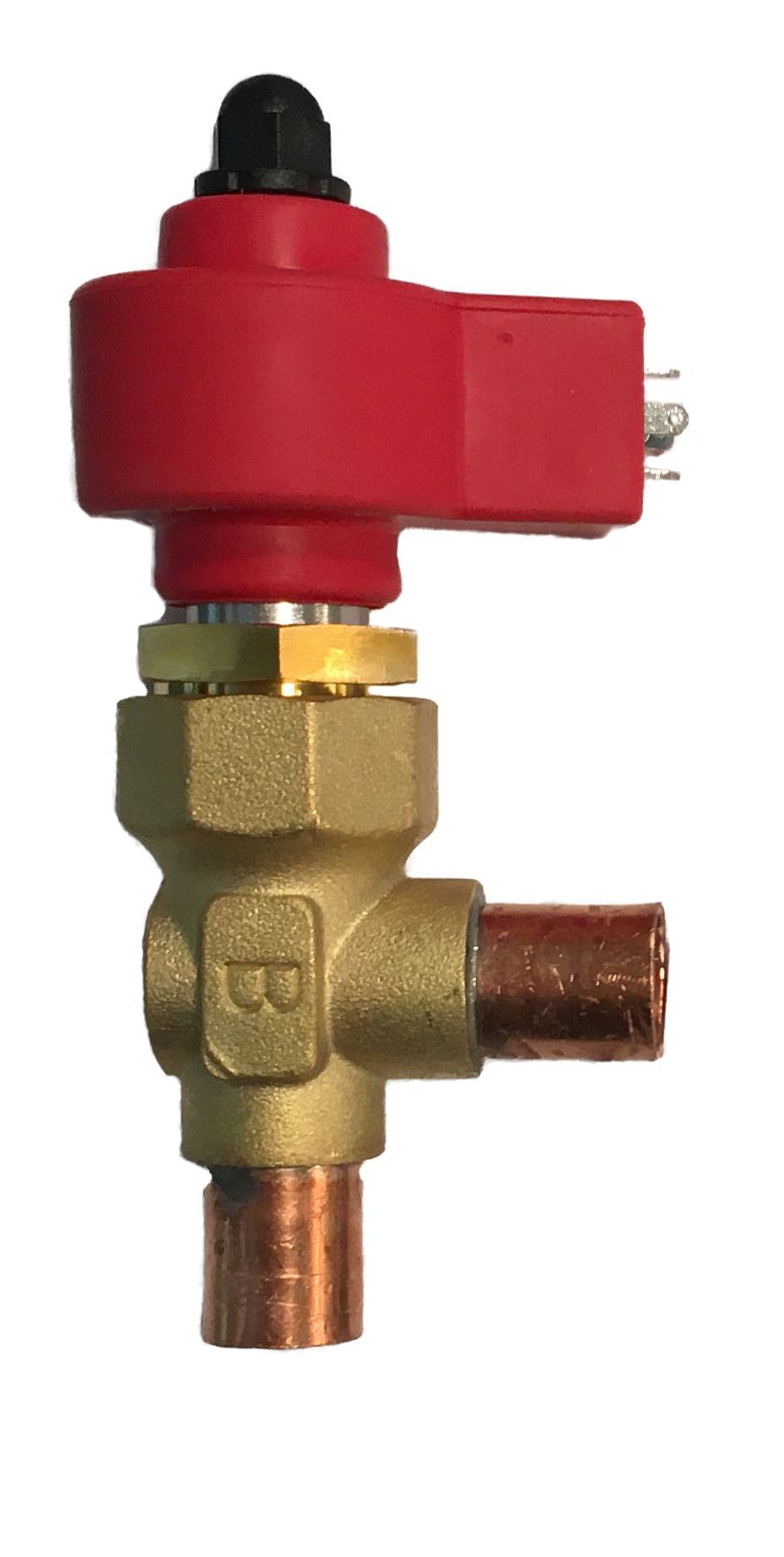

ЭЛЕКТРОННЫЙ РАСШИРИТЕЛЬНЫЙ ВЕНТИЛЬ CAREL, E2V18 SMART 1/2”-1/2” ODF W/O SIGHT GLASS
- Артикул: E2V18SWF10
- Бренд: CAREL
- Производитель: CAREL
- Семейство: E2V
- Тип монтажа: под пайку
- Типоразмер: 1/2”-1/2” odf
Описание
Электронный расширительный вентиль E2V18 SMART предназначен для дросселирования и регулирования подачи хладагента в испаритель с целью поддержания заданного значения перегрева; регулирование осуществляется шаговым электроприводом по командам внешнего контроллера. Корпус и штуцеры рассчитаны на пайку к трубопроводу наружным диаметром 1/2” (ODF), монтаж выполняется методом бразирования/пайки; конструкция выполнена без смотрового стекла, что влияет на варианты контроля состояния потока. Для корректной работы требуется подключение источника питания привода и контроллера, получающего показания давления и температуры на всасывающей линии; целевое значение перегрева для безопасной работы системы обычно находится в диапазоне 7–10 °C.
Конструктивно вентиль имеет узкое проходное сечение и подвижный запорно-регулирующий элемент, управляемый шаговым двигателем, что обеспечивает дозирование хладагента дискретными шагами и возможность точной подстройки проходного сечения под тепловую нагрузку испарителя. Входы и выходы адаптированы к стандартной разводке медных трубопроводов 1/2” ODF, конфигурация корпуса рассчитана на установку в линию у входа в испаритель; отсутствие смотрового стекла исключает визуальную диагностику непосредственно на вентиле.
Технология работы основана на электронном замкнутом контуре управления: контроллер преобразует показания давления всасывания в температуру насыщения и сравнивает её с измеренной температурой всасывающего газа для вычисления текущего перегрева, после чего формирует управляющие импульсы шаговому приводу вентиля. Применённый шаговый привод и электронное управление обеспечивают воспроизводимость позиций и возможность интеграции с системами автоматического управления холодильными установками.
Применяется в системах коммерческого и промышленного холода и кондиционирования, где предусмотрена пайка медных трубопроводов диаметром 1/2” ODF и используется внешний контроллер с датчиками давления и температуры на всасывающем трубопроводе; отсутствие смотрового стекла требует организации контроля состояния хладагента и оттаивания посредством внешних средств диагностики и индикации. Совместимость с системе определяется возможностью подключения шагового привода и соответствующей логикой контроллера семейства E2V.
