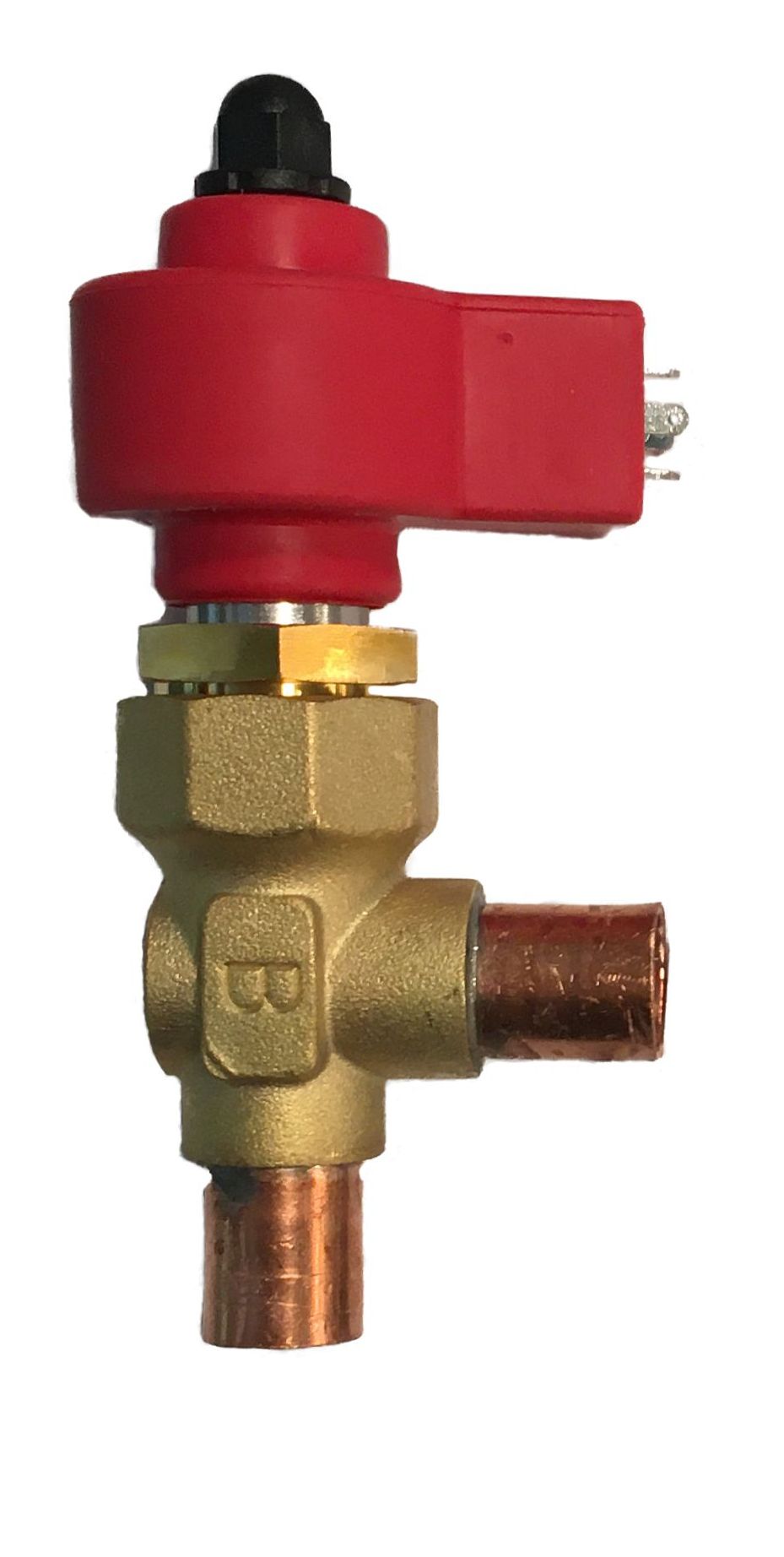

ЭЛЕКТРОННЫЙ РАСШИРИТЕЛЬНЫЙ ВЕНТИЛЬ CAREL, E2V18 SMART 12-12 ODF W/O SIGHT GLASS
- Артикул: E2V18SSF10
- Бренд: CAREL
- Производитель: CAREL
- Семейство: E2V
- Тип монтажа: под пайку
- Типоразмер: 12 мм -12 мм odf
Описание
Электронный расширительный вентиль CAREL E2V18 SMART выполнен для дозирования и регулирования подачи хладагента в испаритель с помощью электронного привода; управление положением запорного элемента осуществляется шаговым мотором, для работы требуется контроллер и питание привода. Контроллер использует входные сигналы датчиков давления и температуры на всасывающей линии: давление переводится в температуру кипения хладагента, температура на выходе испарителя — в значение перегрева, которое вычисляется как разность между температурой перегрева и температурой кипения; для корректной работы системы рекомендуется поддерживать значение перегрева в пределах порядка 7–10 °C. Модель поставляется без смотрового стекла (W/O SIGHT GLASS), что следует учитывать при проверке качества потока при монтаже и наладке.
Конструктивно вентиль рассчитан на пайку в трубопроводы из меди с наружным диаметром 12 мм с одинаковым присоединением на входе и выходе (12 мм ODF), что обеспечивает герметичное соединение посредством стандартной пайки. Корпус и исполнительный узел спроектированы для интеграции в систему холодоснабжения с внешним контроллером семейства E2V; узкое проходное сечение запорного элемента обеспечивает точную модуляцию расхода хладагента в зависимости от управляющего сигнала.
Технологическая реализация включает электронное позиционирование через шаговый привод и интерфейс для интеграции с измерительными цепями давления и температуры; конструкция рассчитана на монтаж методом пайки в медные магистрали, требующий стандартных технологических операций при монтаже и герметизации. Отсутствие встроенного смотрового стекла предполагает использование внешних методов контроля и диагностики системы.
Применяется в холодильных и кондиционерных системах, где требуется электронное управление подачей хладагента и поддержание заданного перегрева; совместим с контроллерами и периферией семейства E2V производства CAREL и предназначен для систем с медными трубопроводами диаметром 12 мм ODF. Установка и наладка требуют выполнения пайки и подключения управляющего кабеля к внешнему контроллеру с датчиками давления и температуры на всасывающей линии.
