ЭЛЕКТРОННЫЙ РАСШИРИТЕЛЬНЫЙ ВЕНТИЛЬ CAREL, E2V18-B, БЕЗ КАТУШКИ 12-12 ODF
- Артикул: E2V18BSFC1
- Бренд: CAREL
- Производитель: CAREL
- Семейство: E2V
- Тип монтажа: под пайку

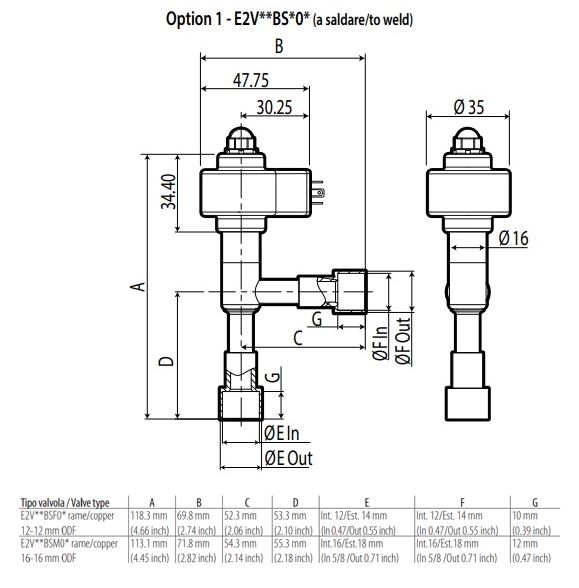

- Типоразмер: 12 мм -12 мм odf
Описание
Электронный расширительный вентиль CAREL модели E2V18-B семейства E2V предназначен для прецизионного дросселирования и регулирования подачи хладагента в испаритель в зависимости от тепловой нагрузки. Корпус и трубные патрубки выполнены для пайки (ODF) с наружным диаметром 12 мм на входе и выходе; изделие комплектуется без катушки привода, что предполагает подключение внешнего привода или соответствующего исполнительного устройства и питания. Функционально вентиль реализует узкое проходное сечение для поэтапной регулировки расхода хладагента и интегрируется в систему управления с контроллером ЭРВ.
Конструктивно клапан содержит управляющий дроссельный элемент и шпиндель, обеспечивающие плавную подачу рабочей среды при изменении положения привода; монтаж производится методом пайки к трубопроводу. Для управления требуются входные сигналы от датчиков давления и температуры на всасывающей магистрали и управляющий контроллер, который формирует команды на перемещение исполнительного элемента (шагового привода или совместимого привода), обеспечивая изменение пропускной способности согласно заданной уставке перегрева.
Схема работы предусматривает использование данных датчика давления для определения температуры кипения хладагента и показаний датчика температуры для определения температуры перегрева на выходе из испарителя; контроллер вычисляет перегрев как разность этих величин и корректирует положение вентиля. Для корректной эксплуатации системы технологически обоснован диапазон установок перегрева в пределах примерно 7–10 °C. Вентиль применяется в системах коммерческого и промышленного охлаждения, где требуется точное управление подачей хладагента в испаритель и совместимость с централизованными контроллерами управления холодильным циклом.
