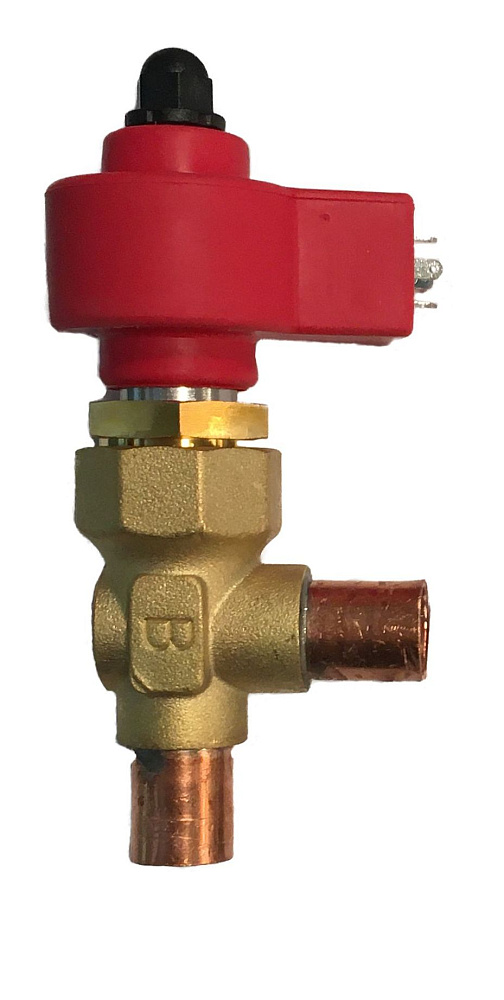

ЭЛЕКТРОННЫЙ РАСШИРИТЕЛЬНЫЙ ВЕНТИЛЬ CAREL, E2V14 SMART 1/2”-1/2” ODF W/O SIGHT GLASS
- Артикул: E2V14SWF10
- Бренд: CAREL
- Производитель: CAREL
- Семейство: E2V
- Тип монтажа: под пайку
- Типоразмер: 1/2”-1/2” odf
Описание
Электронный расширительный вентиль семейства E2V производства CAREL представляет собой регулирующий орган с узким проходным сечением, предназначенный для дросселирования и точного дозирования подачи хладагента в испаритель в зависимости от тепловой нагрузки. Управление положением запорного органа осуществляется шаговым электродвигателем, для работы требуется внешний контроллер и питание привода; контроллер использует показания датчиков давления и температуры на всасывающем трубопроводе для вычисления температуры кипения и фактического перегрева хладагента, контрольный диапазон эксплуатационного перегрева для корректной работы системы принят в пределах примерно 7–10 °C. Габаритный присоединительный размер соответствует 1/2” ODF, обеспечивая монтаж в трубопроводные трассы с пайкой фитингов этого типоразмера.
Конструктивно вентиль выполнен с возможностью монтажа методом пайки на трубную обвязку и не оснащён смотровым стеклом, что исключает визуальную проверку наличия жидкости в линии на месте установки и требует применения приборных методов контроля при наладке и обслуживании. Привод реализован как шаговый электродвигатель для пошагового перемещения штока, что обеспечивает возможность прецизионного управления подачей хладагента при наличии соответствующей логики управления на контроллере.
Применяется в холодильных и климатических системах, где требуется электронное регулирование подачи хладагента в испарители коммерческих и технологических установок, при условии использования внешнего контроллера, принимающего сигналы от датчиков давления и температуры на всасывающей линии. Конструкция с пайкой и ODF‑подсоединениями делает вентиль совместимым с традиционной медной трубной обвязкой; отсутствие смотрового стекла следует учитывать при организации эксплуатационного и диагностического контроля.
