ЭЛЕКТРОННЫЙ РАСШИРИТЕЛЬНЫЙ ВЕНТИЛЬ CAREL, E2V11 SMART 1/2”-1/2” ODF W/O SIGHT GLASS
- Артикул: E2V11SWF10
- Бренд: CAREL
- Производитель: CAREL
- Семейство: E2V
- Тип монтажа: под пайку
- Типоразмер: 1/2”-1/2” odf
Описание

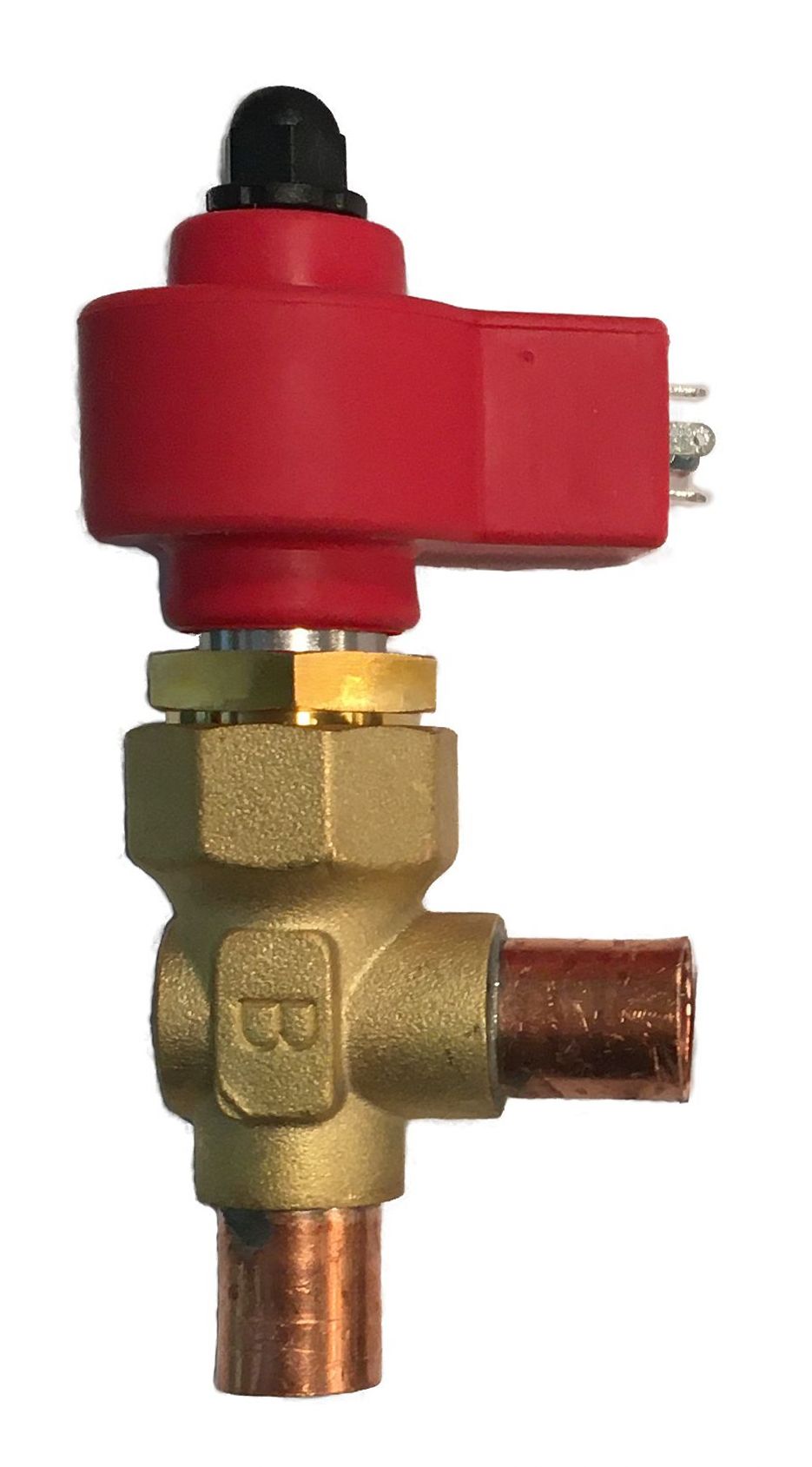

Электронный расширительный вентиль семейства E2V производителя CAREL предназначен для точного дросселирования и регулирования подачи хладагента в испаритель. Модель E2V11 SMART выполнена с присоединениями для пайки по наружному диаметру 1/2" (ODF) и не оснащена смотровым стеклом, что задаёт требования к бесконтактной диагностике и контролю параметров системы. Управление положением затвора осуществляется шаговым электроприводом, для работы которого требуется внешний контроллер и питание.
Конструктивно вентиль имеет узкое проходное сечение, предназначенное для ступенчатой или плавной модуляции расхода хладагента в зависимости от тепловой нагрузки испарителя. Контроллер, взаимодействующий с вентилем, получает сигналы от датчиков давления и температуры, установленных на всасывающей магистрали; по давлению вычисляется температура кипения, по показаниям температуры — фактический перегрев хладагента на выходе из испарителя. На основе разницы этих параметров контроллер формирует управляющие команды шаговому двигателю с целью поддержания рабочего значения перегрева в пределах, обычно используемых для безопасной и стабильной работы системы (ориентировочно 7–10 °C).
Технологическая реализация предусматривает сочленение механической части с электронным приводом и алгоритмическим контролем положения запорного элемента, что обеспечивает высокую точность дозирования хладагента и воспроизводимость регулировок. Отсутствие интегрированного смотрового стекла предполагает использование внешних датчиков и инструментов для контроля состояния потока; конструкция с пайкой требует соответствующего подбора материалов трубопроводов и навыков при монтажных работах.
Вентиль предназначен для интеграции в типовые холодильные и климатические контуры коммерческих и промышленных систем — испарители торговых витрин, холодильных камер, логистических складов и технологических установок пищевой промышленности. Для ввода в эксплуатацию необходима совместимость с контроллером, поддерживающим управление шаговым приводом и подключение датчиков всасывающей линии.
Документация
