ЭЛЕКТРОННЫЙ РАСШИРИТЕЛЬНЫЙ ВЕНТИЛЬ CAREL, E2V11-B, С КАТУШКОЙ 10-10 S.STEEL
- Артикул: E2V11BS000
- Бренд: CAREL
- Производитель: CAREL
- Семейство: E2V
- Тип монтажа: под сварку

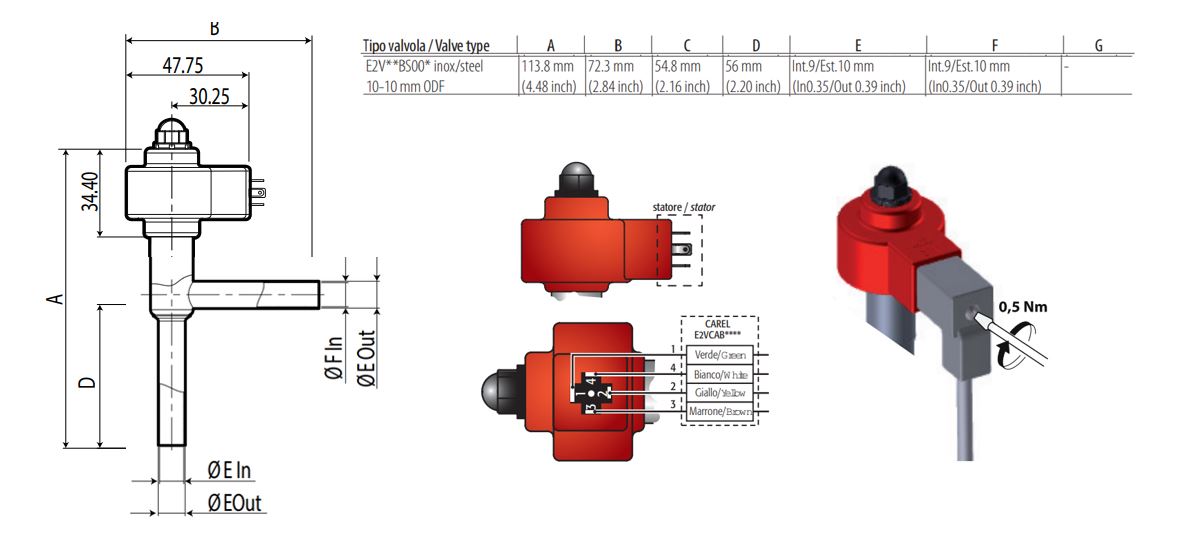

- Типоразмер: 10 мм - 10 мм St.Steel
Описание
Электронный расширительный вентиль семейства E2V предназначен для дозирования хладагента в испаритель и обеспечивает пропорциональное управление расходом за счёт узкого проходного сечения и исполнительного механизма с шаговым двигателем. Узел рассчитан на подсоединение к трубопроводу с номинальным проходом 10 мм с обеих сторон и снабжается электрическим приводом, управляющим положением запорного элемента в соответствии с управляющими сигналами внешнего контроллера.
Конструкция выполнена в исполнении для вварки в магистраль, что обеспечивает механически надёжное и герметичное соединение в холодильных контурах. Вентиль использует малое сечение для точного дросселирования; позиционирование иглы/седла осуществляется шаговым мотором, что обеспечивает дискретную и предсказуемую модуляцию расхода в зависимости от управляющего сигнала. Для корректной работы требуется установка датчиков давления и температуры на всасывающем трубопроводе и внешний контроллер, рассчитывающий перегрев и формирующий команды на открытие/закрытие.
Соединительные элементы и катушка выполнены из нержавеющей стали, что повышает коррозионную стойкость в условиях холодильных установок. Применена электроника для шагового управления положением запорного органа; измерение рабочего параметра перегрева производится через преобразование давления кипения в соответствующую температуру по показаниям датчика давления и сопоставление с показаниями датчика температуры на выходе из испарителя.
Вентиль предназначен для встраивания в промышленные и коммерческие холодильные контуры, где требуется электронное регулирование подачи хладагента при заданном значении перегрева (рабочая рекомендация по перегреву для корректной работы системы составляет примерно 7–10 °C). Совместимость определяется диаметром вварки 10 мм и наличием внешнего контроллера и соответствующих датчиков давления и температуры на всасывающей линии.
