ЭЛЕКТРОННЫЙ РАСШИРИТЕЛЬНЫЙ ВЕНТИЛЬ CAREL, E2V09-B, С КАТУШКОЙ 12-12 ODF
- Артикул: E2V09BSF00
- Бренд: CAREL
- Производитель: CAREL
- Семейство: E2V
- Тип монтажа: под пайку

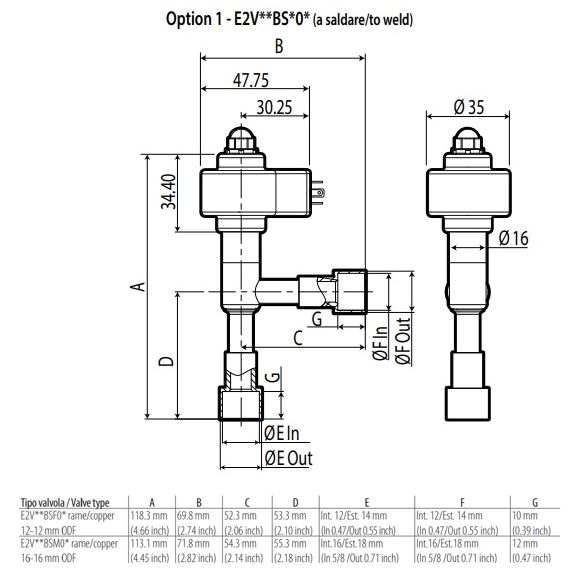

- Типоразмер: 12 мм -12 мм odf
Описание
Электронный расширительный вентиль CAREL E2V09-B относится к семейству E2V и предназначен для дозирования и регулирования подачи хладагента в испаритель в зависимости от тепловой нагрузки; монтаж предполагается с использованием пайки на трубопровод диаметром 12 мм (ODF 12–12), в комплект поставки входит катушка управления.
Конструкция включает узкое проходное сечение для дросселирования потока и электропривод шагового типа, обеспечивающий позиционирование седла в соответствии с управляющими сигналами контроллера; выходные и входные портовые соединения выполнены под пайку, что обеспечивает герметичную интеграцию в магистраль испарителя.
Функционирование реализуется как часть электронной системы регулирования: контроллер получает сигналы от датчиков давления и температуры, установленных на всасывающем трубопроводе, вычисляет перегрев по разности измеренных температур кипения и температуры на выходе испарителя и формирует управляющие команды на открытие или закрытие вентиля для поддержания заданного значения перегрева (как правило, в пределах 7–10 °C).
Применяется в холодильных контурах торговых и логистических объектов, пищевых производств и других системах с испарителями, где требуется электронная модуляция подачи хладагента; для работы необходим совместимый контроллер и соответствующий комплект датчиков, подключаемых к всасывающей линии.
