ЭЛЕКТРОННЫЙ РАСШИРИТЕЛЬНЫЙ ВЕНТИЛЬ CAREL, E2V09-B, С КАТУШКОЙ 10-10 S.STEEL

Описание

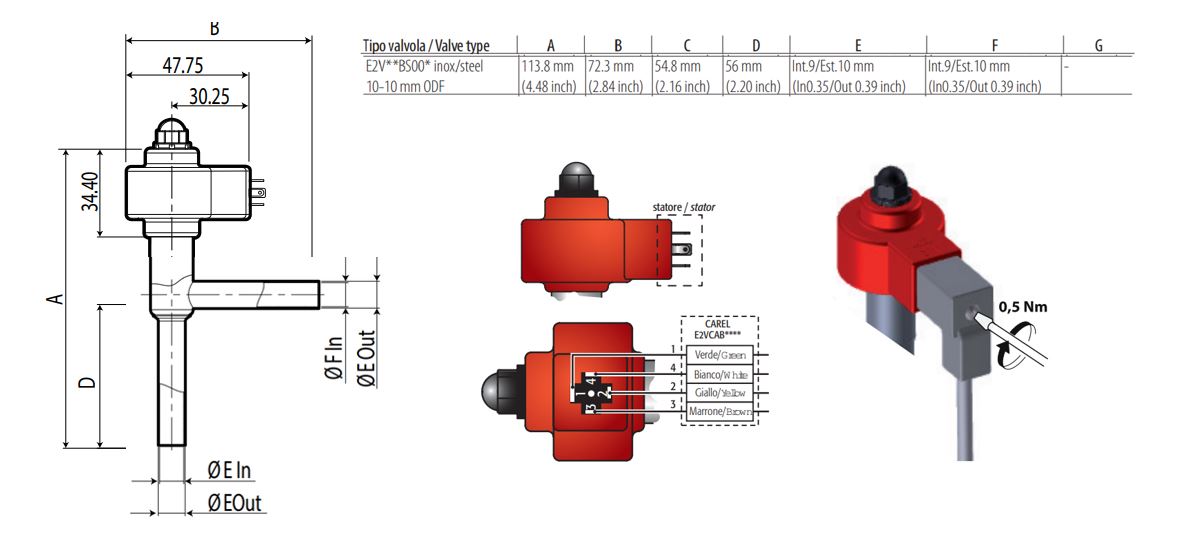

Электронный расширительный вентиль E2V09-B предназначен для дросселирования и регулирования подачи хладагента в испаритель в зависимости от тепловой нагрузки; рабочие соединения выполнены для подварки диаметром 10 мм на входе и выходе, в комплекте — катушка из нержавеющей стали. Для перемещения дросселирующего элемента используется шаговый электропривод, требующий внешнего контроллера и электропитания; конструктивно реализовано узкое проходное сечение, обеспечивающее ступенчатое и точное изменение пропускной способности.

Управление положением дросселирующего элемента осуществляется контроллером по входным сигналам датчиков давления и температуры, установленных на всасывающем трубопроводе; контроллер вычисляет перегрев как разность измеренной температуры на выходе испарителя и температуры кипения, соответствующей измеренному давлению кипения, и формирует управляющие сигналы на открытие/закрытие вентиля для поддержания уставки перегрева.

Материалы, контактирующие с хладагентом, выполнены из нержавеющей стали, что повышает коррозионную стойкость и совместимость с промышленными холодильными системами; применён шаговый электропривод для точного позиционирования, а логика поддержания перегрева реализуется методом обратной связи по показаниям датчиков давления и температуры.

Применяется в составе холодильных и кондиционирующих установок для регулирования подачи хладагента в испарители в коммерческих и промышленных системах (холодильные камеры, торговые витрины, технологическое охлаждение); монтаж предполагает подварку в трубопровод, а интеграция требует наличия совместимого контроллера и датчиков всасывающей магистрали; для корректной и безопасной работы рекомендуется поддерживать значение перегрева в пределах примерно 7–10 °C.

Документация

Электронные Расширительные Вентили, таблица 2023
(964.38 Kb)

Расшифровка EEV вентилей CAREL 2023
(46.31 Kb)

Декларация о соответствии
(816.25 Kb)
