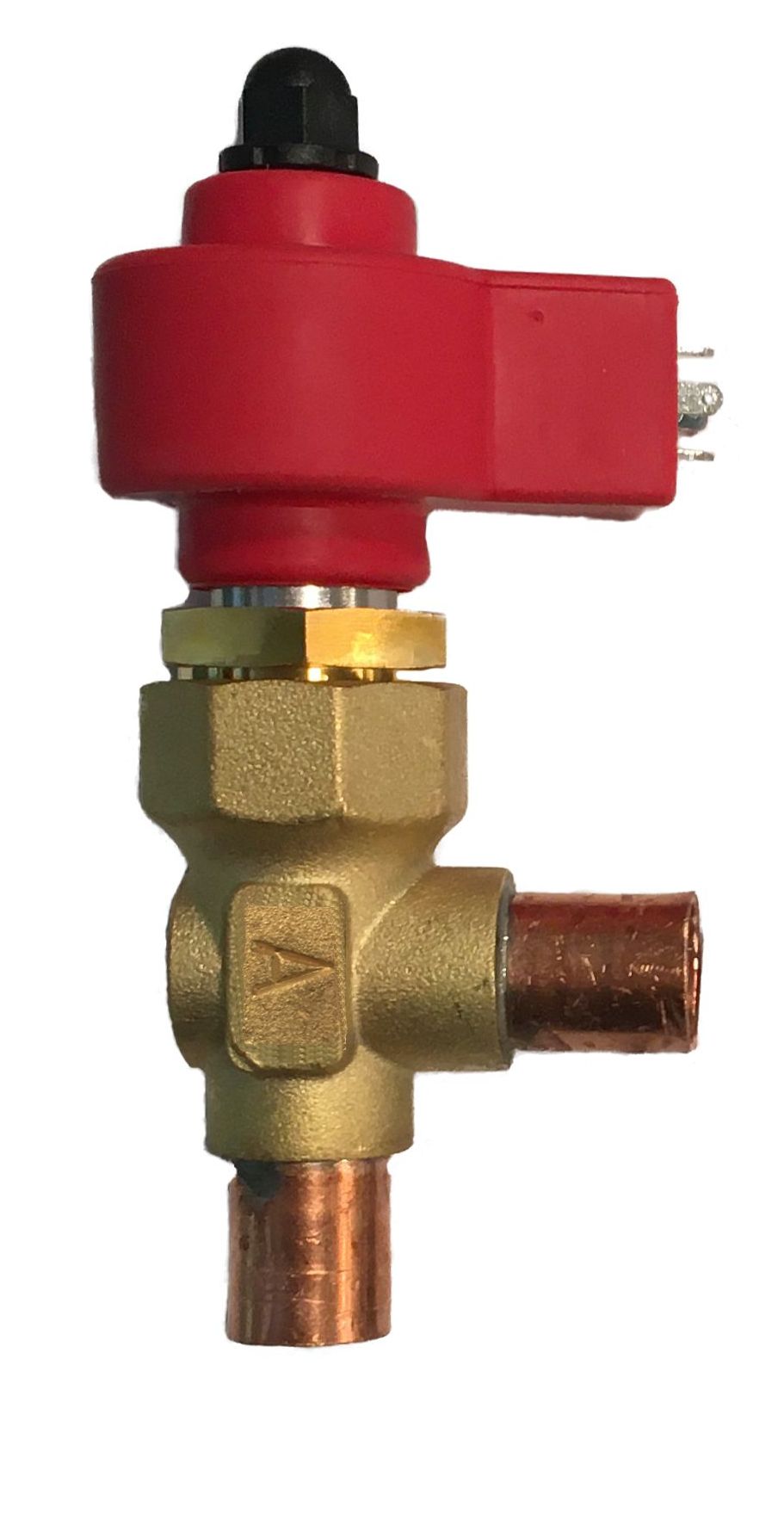

ЭЛЕКТРОННЫЙ РАСШИРИТЕЛЬНЫЙ ВЕНТИЛЬ CAREL, E2V05 SMART 1/2”-1/2” ODF W/O SIGHT GLASS
- Артикул: E2V05SWF10
- Бренд: CAREL
- Производитель: CAREL
- Семейство: E2V
- Тип монтажа: под пайку
- Типоразмер: 1/2”-1/2” odf
Описание
Электронный расширительный вентиль CAREL E2V05 SMART предназначен для дозирования и регулирования подачи хладагента в испаритель в зависимости от тепловой нагрузки. Управление положением дроссельного элемента осуществляется шаговым электродвигателем по командам внешнего контроллера, который на основе показаний датчиков давления и температуры на всасывающей линии вычисляет значение перегрева; рабочая уставка перегрева для корректной работы системы обычно находится в диапазоне 7–10 °C.
Конструктивно вентиль выполнен с узким проходным сечением и приводом в виде шагового двигателя, для которого требуется питание и управляющие импульсы от контроллера. Соединения выполнены для пайки (ODF) с типоразмером 1/2" на входе и выходе; конструкция не предусматривает смотрового стекла (W/O SIGHT GLASS), что исключает визуальную проверку состояния хладагента в линии через корпус вентиля.
В качестве ключевых технологий используются электронное позиционирование дроссельного элемента шаговым приводом и вычисление перегрева по комбинации показаний датчика давления (определяющего температуру кипения) и датчика температуры на выходе испарителя. Монтаж под пайку обеспечивает непрерывный внутренний профиль трубопровода без резьбовых переходов.
Применяется в системах коммерческого и промышленного холодоснабжения для регулирования подачи хладагента в испарители торговых, логистических и пищевых объектов; совместим с контроллерами CAREL семейства E2V и иными управляющими устройствами, обеспечивающими управление шаговым приводом и ввод сигналов от датчиков всасывающей линии.
