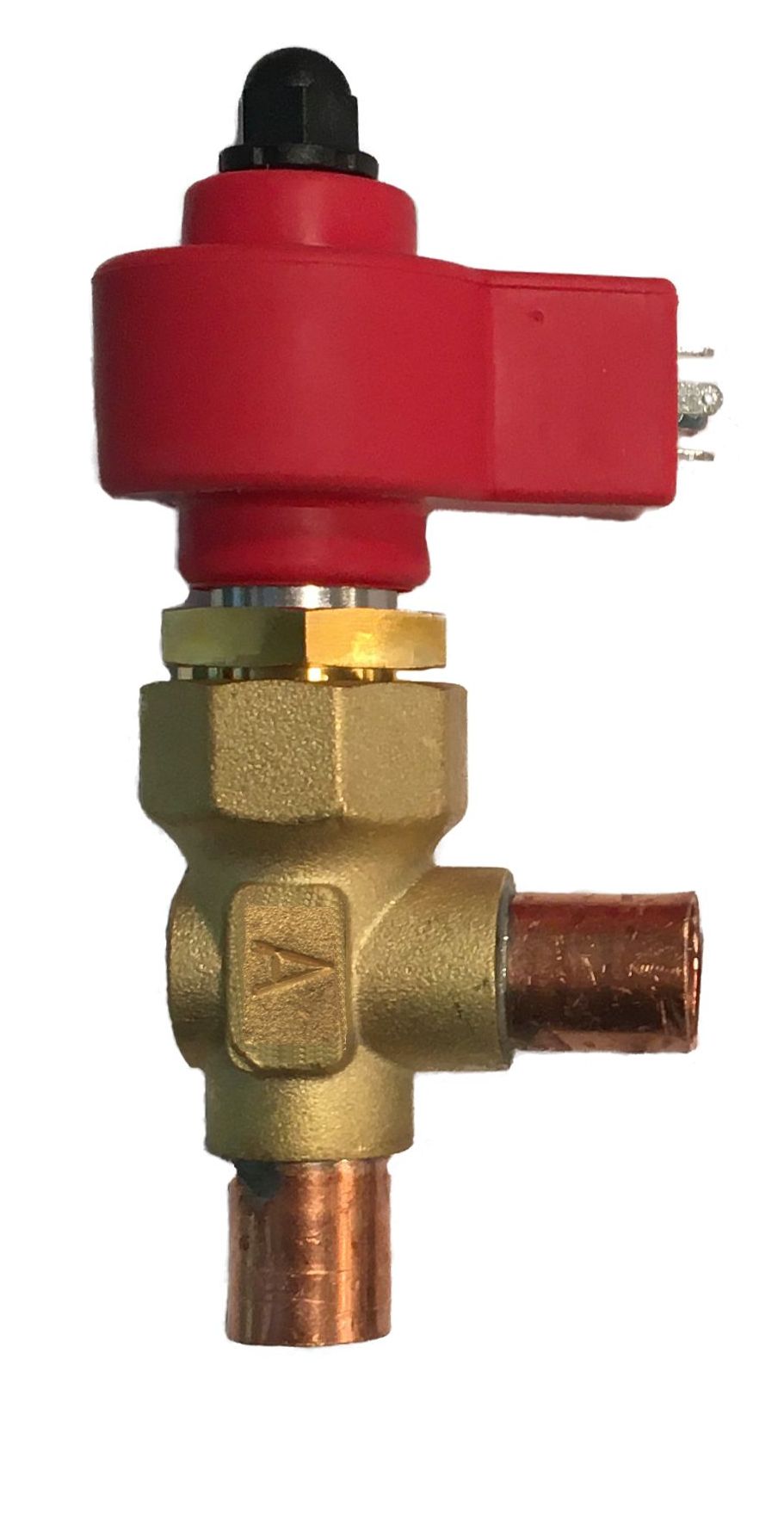

ЭЛЕКТРОННЫЙ РАСШИРИТЕЛЬНЫЙ ВЕНТИЛЬ CAREL, E2V05 SMART 12-12 ODF W/O SIGHT GLASS
- Артикул: E2V05SSF10
- Бренд: CAREL
- Производитель: CAREL
- Семейство: E2V
- Тип монтажа: под пайку
- Типоразмер: 12 мм -12 мм odf
Описание
Электронный расширительный вентиль CAREL E2V05 SMART предназначен для дросселирования и регулирования подачи хладагента в испаритель в зависимости от тепловой нагрузки; управление положением запорного элемента осуществляется шаговым электроприводом и требует внешнего контроллера и электропитания. Соединения корпуса рассчитаны на пайку к трубопроводу с наружным диаметром 12 мм (ODF), что определяет его интеграцию в типовые магистрали 12 мм.
Конструктивно вентиль выполнен с узким проходным сечением для точного дозирования хладагента и оснащён электроприводом шагового типа, обеспечивающим ступенчатое изменение пропускного сечения. Модель поставляется без смотрового стекла (W/O SIGHT GLASS), что влияет на методы сервисной диагностики и требует использования внешних измерительных приборов для контроля потоковых и термодинамических параметров.
Работа вентиля предусматривает применение электронной системы управления, принимающей сигналы датчиков всасывающего давления и температуры; вычисление температуры кипения по давлению и определение степени перегрева по разности измерений используются контроллером для формирования управляющих команд на открытие/закрытие. Рекомендуемые эксплуатационные параметры системы предусматривают поддержание значения перегрева в диапазоне около 7–10 °C для корректной работы испарителя.
Устройство предназначено для встраивания в холодильные системы коммерческой и промышленной направленности (торговля, логистика, пищевая промышленность) в качестве узла для регулирования подачи хладагента в испаритель; для ввода в эксплуатацию и сервисного обслуживания требуется совместимый контроллер с входами давления и температуры, а также пайка соединений к трубопроводу соответствующего диаметра.
