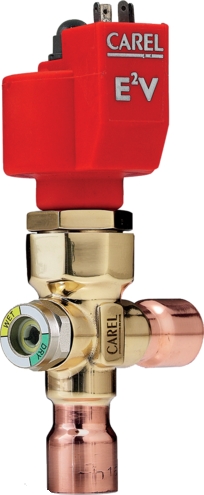

ЭЛЕКТРОННЫЙ РАСШИРИТЕЛЬНЫЙ ВЕНТИЛЬ CAREL, E2V05 SMART 12-12 ODF WITH SIGHT GLASS 10 PCS
- Артикул: E2V05SSF01
- Бренд: CAREL
- Производитель: CAREL
- Семейство: E2V
- Тип монтажа: под пайку
- Типоразмер: 12 мм -12 мм odf
Описание
Электронный расширительный вентиль E2V05 серии E2V производства CAREL выполняет функцию дозирования и дросселирования хладагента в испарителе с регулированием потока в соответствии с тепловой нагрузкой; приведение в требуемое положение осуществляется шаговым электроприводом, для которого необходим внешний контроллер и электрическое питание. Поддержание рабочего режима обеспечивается по сигналам датчиков давления и температуры на всасывающем трубопроводе: контроллер вычисляет перегрев как разность температуры на выходе из испарителя и температуры кипения, соответствующей давлению, и корректирует положение вентиля для удержания заданного значения перегрева (в рабочей практике нормативный диапазон перегрева для корректной работы системы — порядка 7–10 °C). Трубные присоединения выполнены под пайку с наружным диаметром 12 мм на входе и выходе.
Конструктивно вентиль содержит узкое проходное сечение для точного регулирования расхода и шаговый электропривод, совместный с которым должен работать контроллер управления; корпус и седло обеспечивают герметичную посадку иглы в проходе, а в исполнении предусмотрено смотровое стекло для визуальной оценки состояния хладагента при заправке и обслуживании. Соединения рассчитаны на обычную пайку в магистраль холодильной установки, что обеспечивает бесшовную интеграцию в трубопроводные ветви.
Применение вентиля целесообразно в промышленных и коммерческих холодильных контурах и технологических системах кондиционирования, где требуется электронное управление подачей хладагента и поддержание заданного перегрева испарителя; совместимость определяется наличием внешнего контроллера, способного принимать показания датчиков давления и температуры всасывающей линии и управлять шаговым приводом, а также применением трубопроводов с наружным диаметром 12 мм для пайки.
