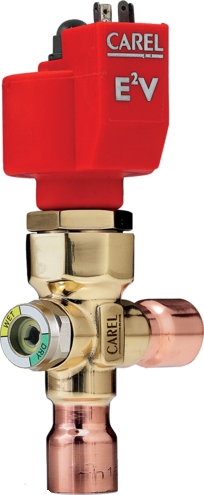

ЭЛЕКТРОННЫЙ РАСШИРИТЕЛЬНЫЙ ВЕНТИЛЬ CAREL, E2V05 SMART 12-12 ODF WITH SIGHT GLASS
- Артикул: E2V05SSF00
- Бренд: CAREL
- Производитель: CAREL
- Семейство: E2V
- Тип монтажа: под пайку
- Типоразмер: 12 мм -12 мм odf
Описание
Электронный расширительный вентиль E2V05 SMART от CAREL представляет собой регулирующий элемент с узким проходным сечением, предназначенный для дросселирования и дозирования хладагента в испарителе в зависимости от тепловой нагрузки. Управление положением затвора осуществляется шаговым электроприводом, для работы которого требуется внешний контроллер и питание; входными параметрами управления служат показания датчиков давления всасывающей магистрали и температуры на выходе испарителя. Контроллер определяет температуру кипения из давления всасывания и рассчитывает перегрев как разность между температурой на выходе испарителя и температурой кипения; для корректной и безопасной работы системы рекомендованный диапазон перегрева составляет примерно 7–10 °C.
Конструктивно вентиль выполнен для монтажа методом пайки с наружным диаметром патрубков 12 мм ODF, что обеспечивает постоянное и герметичное соединение с медными трубопроводами. В корпус встроено смотровое стекло для визуального контроля состояния хладагента (наличие пузырьков, прозрачность потока), а привод шагает для прецизионного изменения проходного сечения, позволяя поддерживать заданный уровень перегрева посредством пропорциональных перемещений заслонки.
В основе работы применены электронный шаговый привод и алгоритм поддержания перегрева на заданном уставочном значении с использованием сигналов от датчиков давления и температуры; такая архитектура обеспечивает адаптивное управление под переменную тепловую нагрузку испарителя. Наличие смотрового стекла обеспечивает дополнительную оперативную диагностику состояния хладагента без разборки магистрали.
Применяется в холодильных контурах коммерческих и промышленных систем, где требуется точное регулирование подачи хладагента в испаритель; совместим с системами, рассчитанными на пайку медных труб с наружным диаметром 12 мм и с контроллерами, обеспечивающими управление шаговым приводом и считывание датчиков давления/температуры.
