ЭЛЕКТРОННЫЙ РАСШИРИТЕЛЬНЫЙ ВЕНТИЛЬ CAREL, E2V05-B, С КАТУШКОЙ 10-10 S.STEEL

Описание

Электронный расширительный вентиль серии E2V предназначен для дозирования и дросселирования холодоагента в соответствии с тепловой нагрузкой испарителя; подключается к магистрали методом под сварку с присоединительными патрубками диаметром 10 мм на входе и выходе. Для управления положением золотника используется шаговый привод, требующий внешнего контроллера и электропитания; управляющие входы контроллера формируются по показаниям датчиков давления и температуры, установленных на всасывающей линии, что позволяет рассчитывать температуру кипения по давлению и определять фактический перегрев как разность температуры в паровой линии и температуры кипения (рекомендуемое рабочее значение перегрева в эксплуатационной логике контроллера — 7–10 °C).

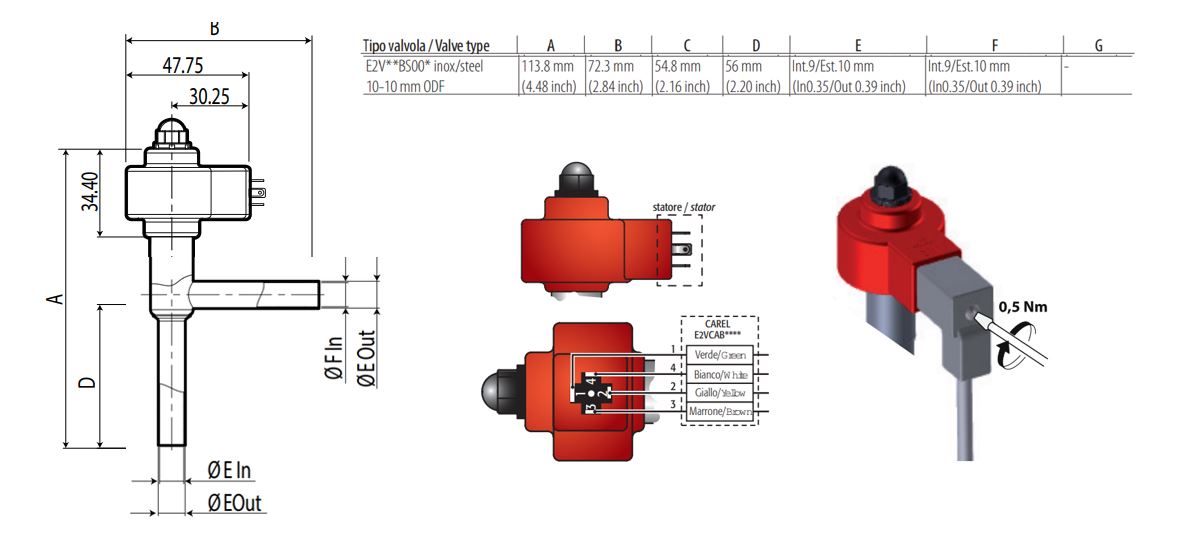

Конструктивно вентиль выполнен с узким проходным сечением и игольчатым/штуцерным затвором для точной модуляции потока; привода интегрированного типа управляется пошаговыми импульсами контроллера и реализует плавное изменение площади проходного сечения. Монтаж под сварку обеспечивает жёсткое, герметичное соединение с трубопроводом и минимизирует габаритные потери в месте установки; электромагнитная катушка исполнена в корпусе, рассчитанном на непосредственное расположение над приводом вентиля.

Корпус и присоединительные детали изготовлены из нержавеющей стали, включая катушку в исполнении S.Steel 10-10, что обеспечивает повышенную коррозионную стойкость и совместимость с типовыми холодоагентами и средами холодильных систем. Технологическая реализация предусматривает прецизионную механообработку седла и иглы для обеспечения повторяемости регулирования и минимизации протечек; применение шагового электропривода обеспечивает дискретное, контролируемое позиционирование затвора.

Вентиль предназначен для применения в промышленных и коммерческих холодильных контурах — системах холодопроизводства, блоках испарителей торговых и логистических холодильных камер и технологических линиях пищевой промышленности, где требуется электронное управление подачей хладагента и контроль перегрева. Для ввода в эксплуатацию требуется интеграция с контроллером ЭРВ и монтаж датчиков давления и температуры на всасывающей магистрали; сварное присоединение делает изделие совместимым с трубопроводами соответствующего диаметра и материалов исполнения.

Документация

Электронные Расширительные Вентили, таблица 2023
(964.38 Kb)

Расшифровка EEV вентилей CAREL 2023
(46.31 Kb)

Декларация о соответствии
(816.25 Kb)
