ЭЛЕКТРОННЫЙ РАСШИРИТЕЛЬНЫЙ ВЕНТИЛЬ CAREL, E2V03-B, С КАТУШКОЙ 10-10 S.STEEL
- Артикул: E2V03BS000
- Бренд: CAREL
- Производитель: CAREL
- Семейство: E2V
- Тип монтажа: под сварку

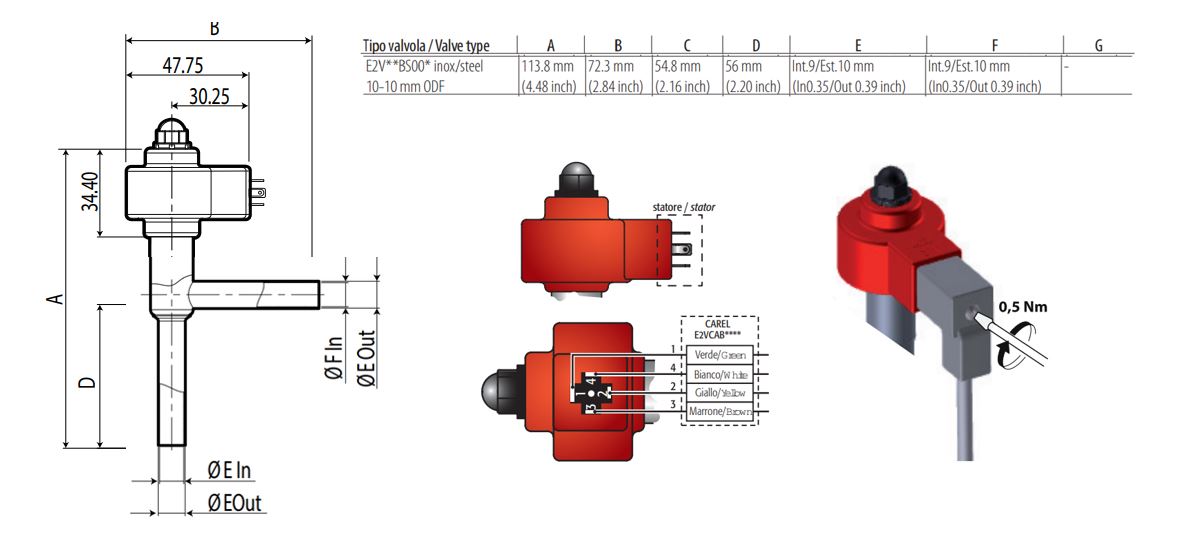

- Типоразмер: 10 мм -10 мм St. Steel
Описание
Электронный расширительный клапан семейства E2V производства CAREL предназначен для дросселирования и пропорционального регулирования подачи хладагента в испаритель в зависимости от тепловой нагрузки; клапан имеет номинальные патрубки диаметром 10 мм и выполнен для стационарного присоединения методом сварки. Для привода регулирующего элемента используется шаговый электродвигатель, требующий внешнего контроллера и питания; входные управляющие сигналы контроллера формируются на основании показаний датчиков давления и температуры, установленных на всасывающем трубопроводе, при этом контроллер вычисляет степень перегрева как разность между температурой кипения (определяемой по давлению) и температурой на выходе из испарителя, с рабочей уставкой перегрева порядка 7–10 °С.
Конструктивно клапан выполнен с узким проходным сечением для точного дозирования расхода хладагента и обладает шаговым приводом, обеспечивающим дискретное или шаговое перемещение запорного элемента для компенсации изменения нагрузки; конструкция предусматривает встроенный шток/иглу для регулировки сёдерного прохода, а присоединительные торцы рассчитаны на сварное встраивание в магистраль.
Рабочие части, контактирующие с хладагентом, изготовлены из нержавеющей стали, включая корпус и катушку, что обеспечивает стойкость к коррозионному воздействию и совместимость с типичными холодильными средами; применение шагового электропривода и электронного управления обеспечивает высокую повторяемость позиций и точность поддержания заданного перегрева в замкнутой системе регулирования.
Клапан применяется в стационарных холодильных системах коммерческого и промышленного назначения (испарители холодильно́й техники, агрегаты прецизионного охлаждения и т.п.), где требуется электронное регулирование подачи хладагента; для ввода в эксплуатацию необходим внешний контроллер с обработкой сигналов давления и температуры на всасывании и питание для шагового привода, а монтаж осуществляется сваркой на трубопровод с наружным диаметром, соответствующим 10 мм соединениям.
