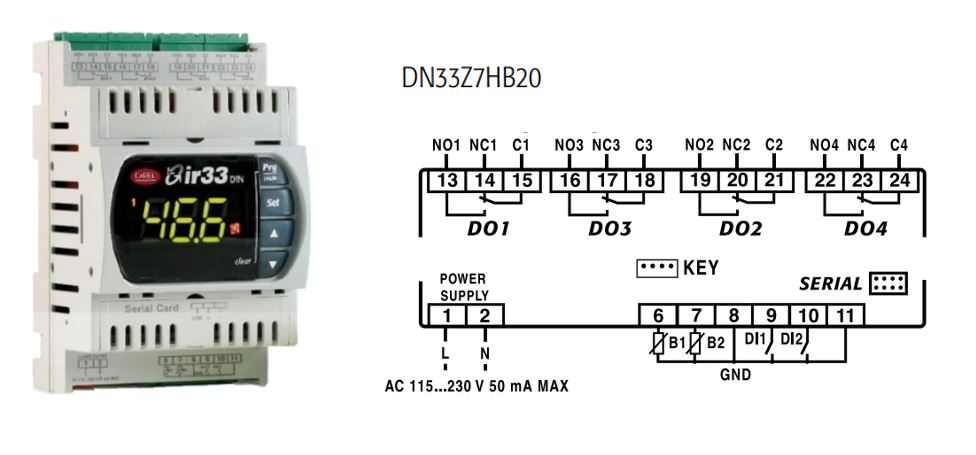

УНИВЕРСАЛЬНЫЙ КОНТРОЛЛЕР CAREL DN33, 2NTC/PTC/PT1000,4 relays, BUZ, IR, 115 to 230 Vac, RTC
- Артикул: DN33Z7HB20
- Бренд: CAREL
- ВХОДЫ Цифровые / Аналоговые: 2 A.I. for NTC/PTC/Pt1000
- Зуммер: да
- Производитель: CAREL
- Семейство: DN33
- Тип монтажа: DIN-рейка
- Типоразмер: 7-я версия
- Часы реального времени RTC: да
- Электромеханическое реле: 4 шт
- Электропитание: 115 to 230 Vac
Описание
Устройство представляет собой универсальный контроллер семейства DN33 с широкой входной частью и электропитанием в диапазоне 115–230 В переменного тока; в составе контроллера имеются два универсальных аналоговых входа, рассчитанных на работу с датчиками типов NTC, PTC и Pt1000, а также четыре электромеханических релейных выхода для коммутации силовых цепей. Наличие встроенных часов реального времени обеспечивает работу по календарно-временным алгоритмам и синхронизацию событий, а звуковой сигнализатор (зуммер) служит для локального оповещения о аварийных состояниях; предусмотрен инфракрасный интерфейс для сервисного доступа и параметрирования.
Конструкция выполнена в типоразмере, принятом для модульных приборов (7-я версия), и рассчитана на установку на DIN-рейку, что обеспечивает монтаж в распределительных шкафах и щитах управления типичных технологических линий. Электромеханические реле интегрированы в корпус контроллера, входы оформлены как универсальные аналоговые каналы для непосредственного подключения термодатчиков; элементы управления и сервисный интерфейс ориентированы на доступ с передней панели и через IR-порт.
Технические решения включают поддержку нескольких типов температурных датчиков на аналоговых входах без необходимости внешних преобразователей, использование электромеханических контактов для коммутации нагрузок различной природы и встроенный RTC для реализации программных циклов (например, таймеров и расписаний). Инфракрасный интерфейс облегчает передачу конфигурации и диагностическую работу без вскрытия шкафа, а звуковой модуль предоставляет локальную сигнализацию при нарушениях технологического процесса.
Контроллер применим в системах коммерческого и промышленного холодоснабжения, автоматике холодильных витрин, складских и логистических холодильных установок, а также в оборудовании пищевого производства, где требуется управление по показаниям датчиков NTC/PTC/Pt1000 и выполнение программных циклов с использованием релейных выходов и RTC. Устройство совместимо с типовыми термодатчиками перечисленных типов и может служить компонентом щитовой автоматики для управления компрессорами, вентилями, нагревательными элементами и локальными сигнализациями.
