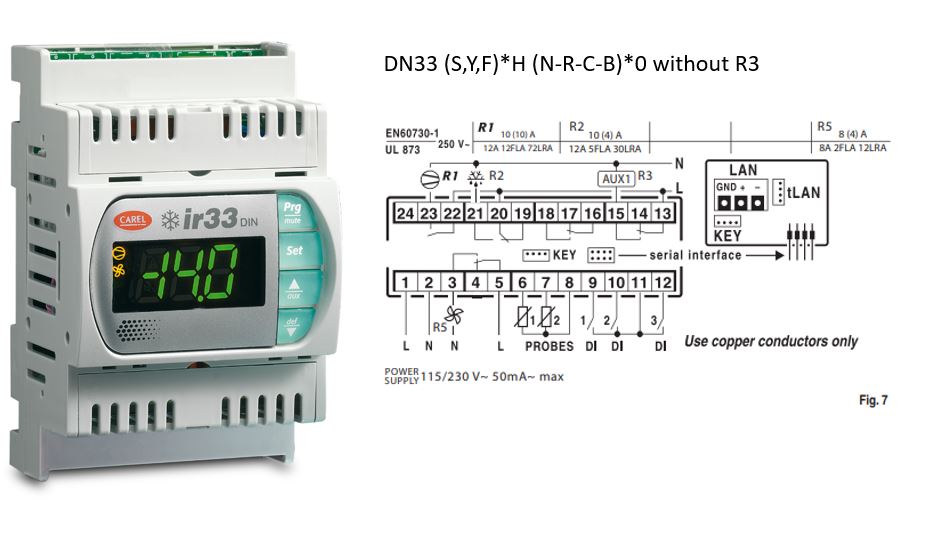

КОНТРОЛЛЕР CAREL IR33 DIN 2HP, IR 115 TO 230 VAC BUZ 2NTC 3D.I. SCREW TERMINALS
- Артикул: DN33S0HR00
- Бренд: CAREL
- ВХОДЫ Цифровые / Аналоговые: 3D.I.
- Зуммер: да
- Производитель: CAREL
- Семейство: DN33
- Тип монтажа: DIN-рейка
- Электромеханическое реле: 2 HP
- Электропитание: 115 to 230 Vac
Описание
Контроллер CAREL серии DN33 выполнен для управления холодильными установками и питается от сетевого переменного напряжения в широком диапазоне 115–230 В; функционально устройство содержит два электромеханических реле, предназначенных для коммутации силовых цепей с заявленной мощностной категорией до 2 HP, а также обеспечивает подключение двух NTC-датчиков температуры и трёх дискретных цифровых входов для внешних сигналов.
Конструкция рассчитана на монтаж на стандартную DIN-рейку в корпусе формата DN33; все электрические соединения выполняются через винтовые клеммы, что упрощает коммутацию и обслуживание; элементы управления и индикации размещены на фронтальной части прибора и включают трёхзначный светодиодный индикатор с пиктограммами состояния, а также встроенный зуммер для акустического оповещения; предусмотрен интерфейс для подключения дополнительного дисплея и расширения отображения показаний (например, третьего датчика).
В работе задействованы NTC-терморезисторные входы для точного измерения температуры и цифровая обработка сигналов на встроенной электронике CAREL; индикация реализована светодиодными сегментами, коммутация нагрузок — через электромеханические контакты, а коммутационные и сигнальные контуры выведены на винтовые клеммы для надёжного подключения внешних проводников.
Контроллер применим в коммерческих и промышленных холодильных цепочках: торговых холодильных витринах, холодных камерах, агрегатах с релейным управлением компрессорами и системах оттайки; совместим с NTC-датчиками и внешними панелями отображения при подключении по предусмотренному интерфейсу и монтируется в щитах автоматики на DIN-рейку.
