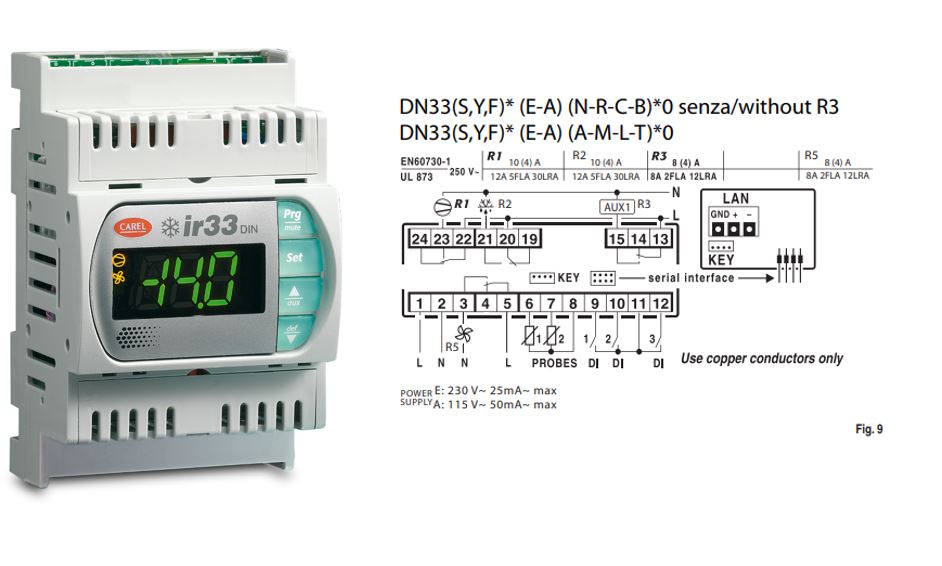

КОНТРОЛЛЕР CAREL IR33 DIN 16A 230 VAC 2NTC 3DI BUZ SCREW TERMINALS
- Артикул: DN33S0EN00
- Бренд: CAREL
- ВХОДЫ Цифровые / Аналоговые: 3D.I.
- Зуммер: да
- Производитель: CAREL
- Семейство: DN33
- Тип монтажа: DIN-рейка
- Электромеханическое реле: 16A
- Электропитание: 230 Vac
Описание
Контроллер рассчитан на питание сети переменного тока 230 V и обеспечивает управление цепью с электромеханическим реле номиналом 16 A, что определяет пределы подключаемых нагрузок. На передней панели присутствует трехразрядный светодиодный индикатор для отображения измеряемых температур и пиктограмм состояния, реализован звуковой оповещатель для сигнализации аварийных ситуаций. Входная часть включает два входа для NTC‑датчиков температуры и три цифровых входа для внешних сигналов.
Корпус и монтажная компоновка предназначены для установки на DIN‑рейку, коммутация выполняется через винтовые клеммные зажимы, обеспечивающие плотное электрическое соединение в полевых условиях. Элементы индикации и органы управления расположены на фронтальной панели; дополнительные внешние индикаторы могут быть подключены через соответствующий интерфейс для отображения показаний дополнительного датчика.
В схеме применены входные цепи, адаптированные под NTC‑термисторы и дискретные сигналы, реле — электромеханическое исполнения, индикация — семисегментные/светодиодные индикаторы, предусмотрен встроенный звуковой зуммер для локальной сигнализации. Соединения осуществляются с помощью винтовых клемм, упрощающих подключение и обслуживание.
Контроллер предназначен для интеграции в системы управления холодильным и технологическим оборудованием в торговых, складских и пищевых помещениях, где требуется контроль температуры с использованием NTC‑датчиков и коммутация исполнительных нагрузок в пределах номинала реле; монтаж в стандартный щит на DIN‑рейку обеспечивает совместимость с типовой электромонтажной практикой.
