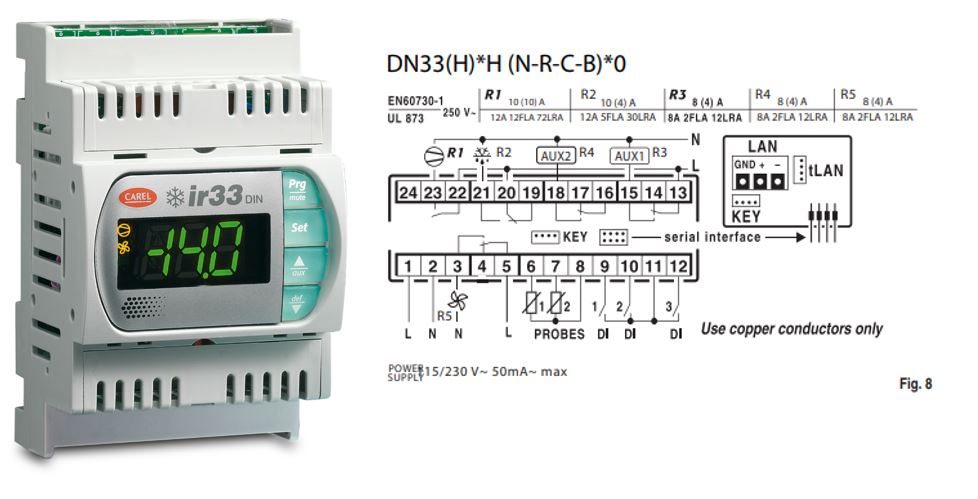

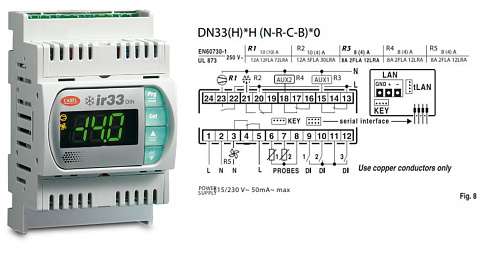

КОНТРОЛЛЕР CAREL IR33 DIN 2HP, 16A, 8A, 8A, 8A IR 115 TO 230 VAC BUZ 2NTC 3D.I. SCREW TERMINALS

Описание

Контроллер рассчитан на питание от сети переменного тока в диапазоне 115–230 В и оснащён набором электромеханических выходов с разными номинальными токами: один выход для более мощной нагрузки с допустимым током коммутации 16 А, несколько вспомогательных выходов по 8 А и контакты, маркированные как 2 HP, рассчитанные на коммутацию моторных/индуктивных нагрузок. Для интеграции в управляющие схемы доступны три цифровых входа, а встроенный зуммер обеспечивает локальное звуковое оповещение о состоянии контроллера; на передней панели установлен трёхразрядный светодиодный индикатор с пиктограммами состояния, при этом предусмотрена возможность подключения дополнительного внешнего дисплея для отображения показаний третьего датчика через соответствующий интерфейс.

Прибор выполнен в модульном корпусе для монтажа на DIN‑рейку (форм‑фактор семейства DN33), электрические соединения реализованы посредством винтовых клемм, что обеспечивает надёжную фиксацию проводников и удобство обслуживания в монтажных шкафах. Внутренняя компоновка включает отдельные электромеханические реле для силовой и вспомогательной коммутации, а эргономика передней панели ориентирована на оперативный визуальный контроль состояния системы.

Контроллер предназначен для применения в системах холодильной и климатической автоматики — для управления компрессорами, вентиляторными и клапанными исполнительными устройствами, а также для реализации сигнализации в торговых помещениях, складах и технологических камерах. Для корректной эксплуатации необходима совместимость подключаемых датчиков и исполнительных устройств с логикой цифровых входов и рассчитанными токовыми нагрузками реле, а также организация соответствующей схемы защиты при подключении силовых цепей.

Документация

Rukovodstvo-IR-33_030220449_rus.pdf
(2 415.69 Kb)

ir33-DIN-kontrollery-Carel-tekh.-opisanie.pdf
(1 470.01 Kb)
