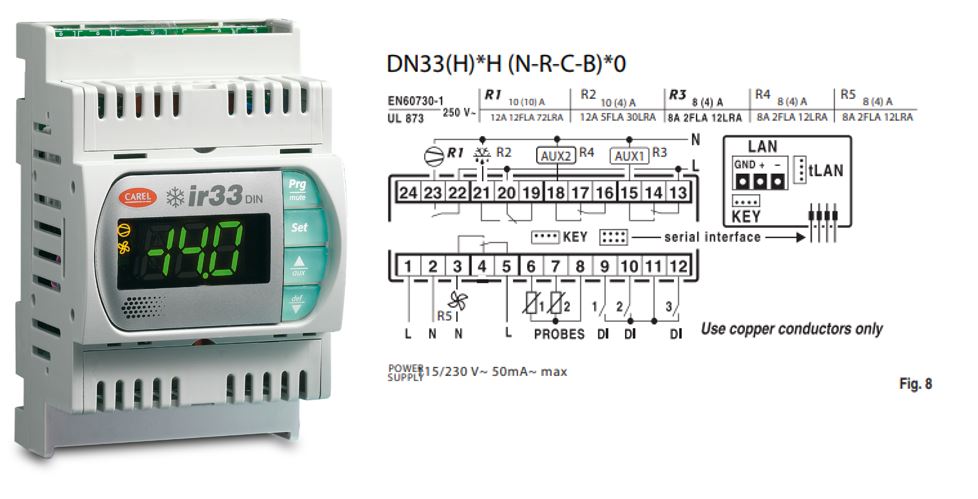

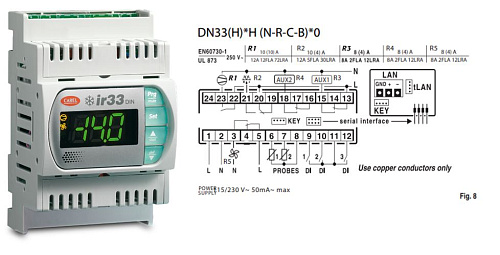

КОНТРОЛЛЕР CAREL IR33 DIN 2HP, 16A, 8A, 8A, 8A RTC IR 115 TO 230 VAC BUZ 2NTC 3D.I. SCREW TERMINALS
- Артикул: DN33H0HB00
- Бренд: CAREL
- ВХОДЫ Цифровые / Аналоговые: 3D.I.
- Зуммер: да
- Производитель: CAREL
- Семейство: DN33
- Тип монтажа: DIN-рейка
- Часы реального времени RTC: да
- Электромеханическое реле: 2 HP /16A / 8A / 8A /8A
- Электропитание: 115 to 230 Vac
Описание
Контроллер рассчитан на питание от сети переменного тока в широком диапазоне 115–230 В и обеспечивает работу с программируемыми входами: двумя аналоговыми входами для NTC-датчиков температуры и тремя дискретными входами. Коммутационные цепи выполнены на электромеханических реле и включают два силовых выхода, маркированных как HP для управления компрессорными группами, а также дополнительные релейные каналы с номинальными токами до 16 A и до 8 A, что позволяет разделять силовые и вспомогательные нагрузки. Встроенные элементы индикации и сигнализации включают трёхразрядный светодиодный индикатор для отображения температуры и значков состояния, реальное время (RTC) для организации периодических операций и звуковой зуммер для локальных аварийных сигналов.
Конструкция выполнена в модульном исполнении для монтажа на DIN-рейку с винтовыми клеммами для внешних подключений, что обеспечивает удобство монтажа и надёжность контактных соединений в щите управления. Интерфейс предусмотрен для подключения дополнительного внешнего дисплея, позволяющего отобразить показания третьего датчика или расширить индикацию системных параметров.
В управляющей части применены традиционные технологии контроля температуры: входы для NTC-датчиков, дискретные входы для сигнализации и управления, электромеханические реле для коммутации силовых цепей, встроенные часы реального времени для тайминга операций и программируемая логика. Электрические соединения выполнены через винтовые клеммники, обеспечивающие совместимость с типовыми проводниками и удобство обслуживания.
Контроллер предназначен для интеграции в системы коммерческого холодильного оборудования и объектов пищевой промышленности: управление компрессорными группами, управление вентиляторными и нагревательными цепями (например, дефрост), обработка входных сигналов от дверных и аварийных датчиков. Модульное DIN-исполнение и диапазон питающего напряжения обеспечивают совместимость с щитовой разводкой и стандартными электрическими сетями промышленных и торговых помещений.
