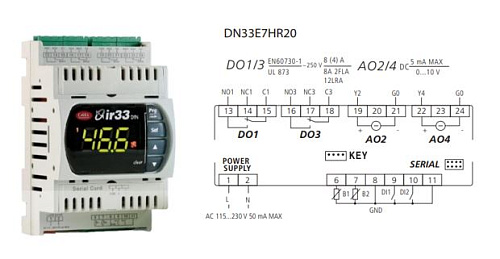

УНИВЕРСАЛЬНЫЙ КОНТРОЛЛЕР CAREL DN33 UNIV 2NTC/PTC/PT1000, 2D.O.+2A.O., BUZ, IR, 115 TO 230 VAC

Описание

Универсальный контроллер семейства DN33 рассчитан на работу от широкого диапазона питающего напряжения 115–230 В переменного тока и обеспечивает управление по двум универсальным аналоговым входам, совместимым с температурными датчиками типов NTC, PTC и с датчиками сопротивления PT1000. Для исполнительных цепей предусмотрены два электромеханических коммутационных выхода и два аналоговых выходa, позволяющих формировать пропорциональные управляющие сигналы; устройство также оснащено звуковым сигнализатором для локальной индикации и инфракрасным интерфейсом для настройки и обмена данными.

Корпус контроллера выполнен для монтажа на стандартную DIN-рейку и соответствует модульному типоразмеру (версия 7), что обеспечивает компактную интеграцию в электрощиты и пульты управления; все электрические соединения реализованы через клеммные разъёмы, обеспечивающие коммутацию датчиков и исполнительных устройств без необходимости обслуживания внутренних блоков. Наличие встроенного зуммера и инфракрасного порта позволяет производить локальную индикацию и конфигурацию без вскрытия шкафа управления.

Контроллер предназначен для применения в системах охлаждения и климатического контроля в торговых помещениях, логистических зонах и пищевой промышленности, где требуется управление температурой и переключение исполнительных механизмов; совместимость с NTC/PTC/PT1000 и наличие аналоговых выходов делают его пригодным для интеграции с типовыми датчиками температуры, электромагнитными клапанами, контакторами и системами сигнализации в составе автоматизированных щитовых решений.

Документация

Руководство
(2 072.05 Kb)

Декларация о соответствии
(964.06 Kb)
