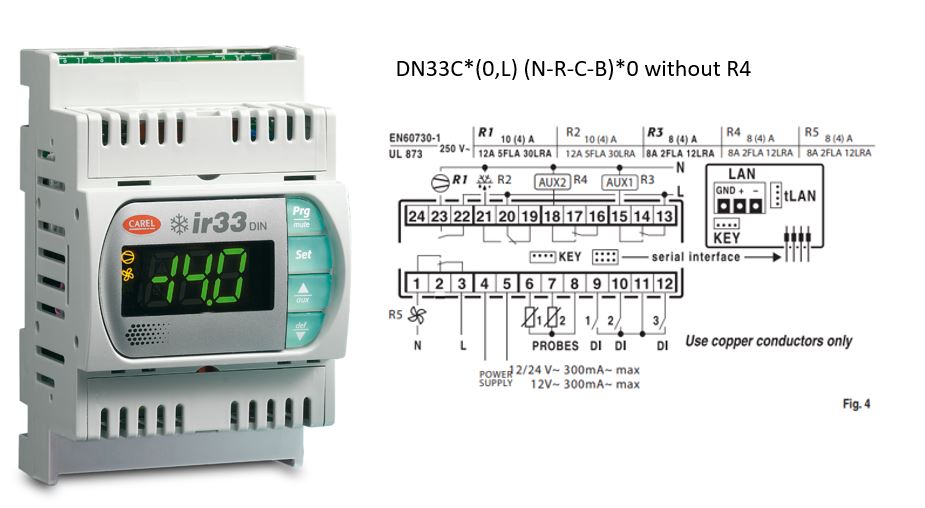

КОНТРОЛЛЕР CAREL IR33 DIN 16A, 16A, 8A, 8A 12 TO 24 VAC IR BUZ 2NTC 3D.I. SCREW TERMINALS
- Артикул: DN33C0LR00
- Бренд: CAREL
- ВХОДЫ Цифровые / Аналоговые: 3D.I.
- Зуммер: да
- Производитель: CAREL
- Семейство: DN33
- Тип монтажа: DIN-рейка
- Электромеханическое реле: 2 HP /16A / 8A / 8A
- Электропитание: 12 to 24 Vac
Описание
Контроллер предназначен для управления холодильными и климатическими узлами при питании от низковольтного источника переменного тока в диапазоне 12–24 В; устройство обеспечивает измерение температуры с поддержкой двух NTC-датчиков и имеет три дискретных входа для внешних сигналов. Для коммутации исполнительных цепей применены электромеханические реле с разделением по номинальным токам (включая канал с номиналом до 16 A и каналы с номиналом до 8 A), что позволяет подключать компрессоры, соленоидные клапаны и другие нагрузки в пределах указанных ограничений. Встроенный светодиодный трёхзначный индикатор отображает значения температуры и пиктограммы состояния; предусмотрена возможность подключения дополнительного внешнего дисплея через соответствующий интерфейс для отображения показаний третьего датчика.
Конструктивно контроллер выполнен в модульном корпусе для крепления на DIN-рейку и оснащён винтовыми клеммами для подключения датчиков, исполнительных устройств и питания, что обеспечивает надёжное контакторное соединение в щитовой проводке. На фронтальной панели размещены трёхразрядный светодиодный индикатор и визуальные индикаторы рабочих состояний; интегрированный зуммер обеспечивает акустическое оповещение о контролируемых событиях. Размещение функциональных элементов ориентировано на лёгкость монтажа и сервисного доступа при установке в электрическом шкафу.
В устройстве применяются проверенные технические решения: электромеханические реле для силовой коммутации, схема ввода для NTC-датчиков температуры и цифровых входов, светодиодная индикация состояния и звуковой оповещатель. Подключение выполняется через винтовые клеммы, что соответствует общепринятой практике промышленных щитовых соединений, а совместимость с низковольтным переменным питанием упрощает интеграцию с существующими трансформаторными цепями управления.
Контроллер пригоден для применения в торговых холодильных витринах, складских и логистических холодильных камерах, а также в системах климат-контроля пищевого производства при условии соответствия электрических нагрузок номиналам реле и совместимости с NTC-датчиками и внешними индикационными модулями; монтаж возможен в стандартные DIN-рейковые щитовые решения. Встраивание в существующие системы управления предусматривает использование низковольтного питания 12–24 В AC и подключение исполнительных устройств в пределах указанных токовых характеристик.
