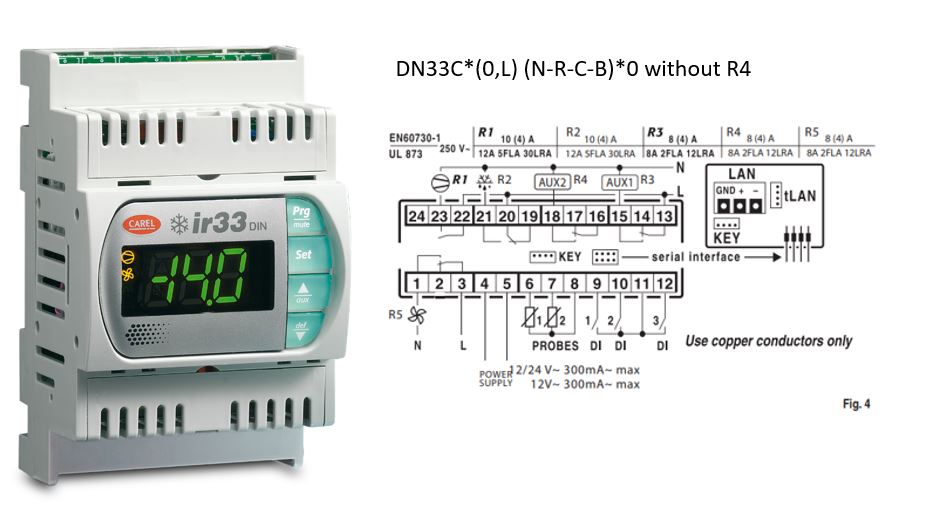

КОНТРОЛЛЕР CAREL IR33 DIN 16A, 16A, 8A, 8A 12 TO 24 VAC IR RTC BUZ 2NTC 3DI SCREW TERMINALS

Описание

Контроллер питания выполняется для работы от низковольтного источника переменного тока в диапазоне 12–24 В и обеспечивает коммутацию нагрузок с помощью набора электромеханических контактов: в сборке присутствуют два контакта повышенной мощности и два контакта с меньшей токовой нагрузкой, номинально рассчитанные на токи порядка 16 А и 8 А соответственно. Для сбора входных сигналов прибор оснащён двумя входами для NTC-датчиков температуры и тремя дискретными входами, предусмотрена встроенная система часов реального времени и звуковая сигнализация для локальных предупреждений; индикация текущих показаний выполняется трёхразрядным светодиодным дисплеем с дополнительной возможностью подключения внешнего индикатора через соответствующий интерфейс.

Конструкция выполнена в модульном форм-факторе семейства DN33 с креплением на стандартную DIN-рейку, что обеспечивает установку в электрических шкафах и распределительных панелях. Электрические соединения реализованы через винтовые клеммники, позволяющие фиксировать проводники силовых и сигнальных линий; органы индикации и символы состояния расположены на лицевой панели для оперативного просмотра рабочих параметров и состояния выходов.

Функциональные возможности контроллера ориентированы на задачи управления и мониторинга в холодильных и климатических системах: управление компрессорами и вентиляторами с разделением по каналам коммутации, организация циклов оттайки и формирование локальных аварийных сигналов. Устройство рассчитано на работу с типичными NTC-термодатчиками и дискретными контактными сигналами и интегрируется в шкафное исполнение автоматизации объектов торговли, складов и пищевого производства при питании низковольтным источником 12–24 В AC.

Документация

Rukovodstvo-IR-33_030220449_rus.pdf
(2 415.69 Kb)

ir33-DIN-kontrollery-Carel-tekh.-opisanie.pdf
(1 470.01 Kb)
