ОБРАТНЫЙ КЛАПАН GMC (ITALY) ПОД ПАЙКУ 5/8" ODS, CV3/5 (3132/5)
- Артикул: CV3/5
- Бренд: GMC
- Количество штук в упаковке: 50
- Производитель: GMC
- Диапазон работы по температуре TS, °C Мин / Макс: -40 / +130
- Максимальное рабочее давление MWP Бар: 45
- Пропускная способность Kv (m3/h): 3,6
- Соединение пайка Ø Дюймы / мм: 5/8" / 16
Описание

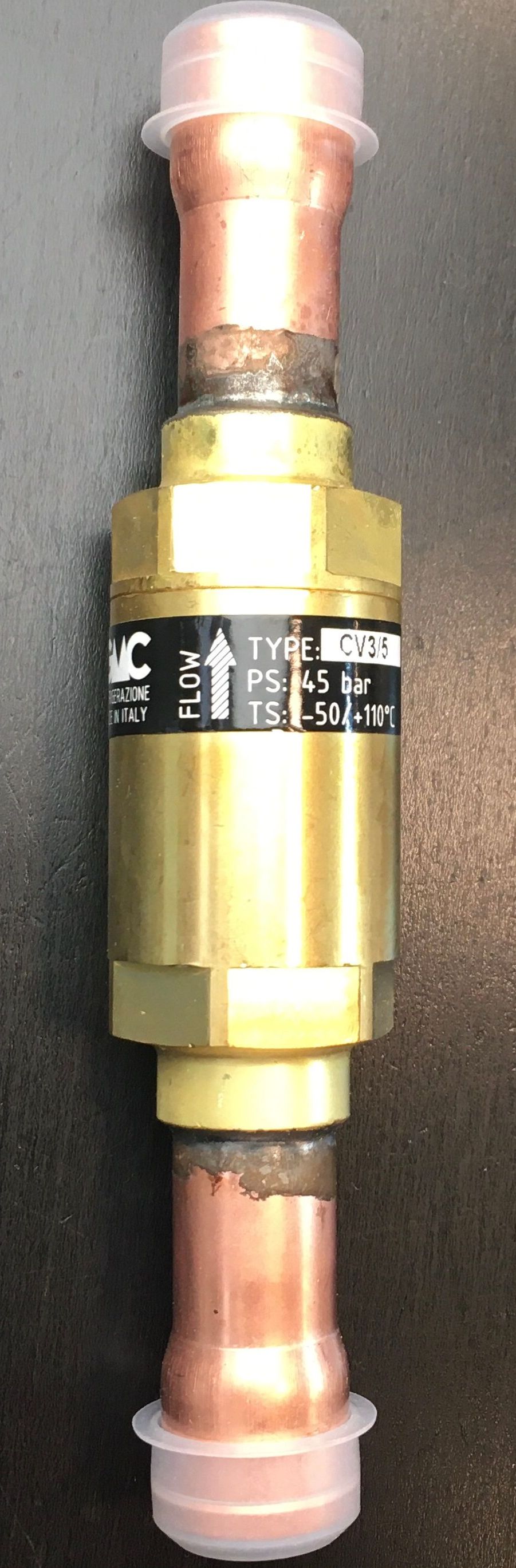

Обратный клапан GMC CV3/5 (3132/5) выполнен в исполнении для пайки ODS с присоединением 5/8" (16 мм) и рассчитан на использование в холодильных контурах; его пропускная способность по значению коэффициента Kv составляет 3,6 м3/ч, что позволяет учитывать гидравлический расчёт при подборе диаметра трубопроводов и оценке перепада давления в системе. Рабочие эксплуатационные пределы изделия охватывают широкий температурный диапазон от −40 до +130 °C при максимальном рабочем давлении до 45 бар, что определяет совместимость с большинством промышленных хладагентов и режимов эксплуатации в торговых и пищевых холодильных установках.
Конструкция рассчитана на одностороннее пропускание потока с автоматическим перекрытием при возникновении обратного давления; выполнение в исполнении под пайку обеспечивает прямое соединение с медными или тонкостенными трубопроводами без применения резьбовых переходников. Компактные габариты и типоразмер CV3/5 упрощают монтаж в узлах трубопроводов и интеграцию в стандартные схемы холодоснабжения, где важны минимальные гидравлические потери и надёжность герметичности соединений.
Изделие предназначено для технологического монтажа методом ODS-пайки, что предъявляет требования к подготовке соединений и режимам нагрева при сборке; уплотняющие материалы и применяемые технологические решения рассчитаны на заявленный температурно-давленияй режим и контакты с хладагентами. Описание конструкции ориентировано на использование стандартных процедур пайки и контроля качества герметичности при наладке и обслуживании холодильных систем.
Клапан применяется в холодильных и технологических контурах торговых, логистических и пищевых предприятий для предотвращения обратного тока хладагента и поддержания направленного циркуляционного потока; совместимость по присоединению ограничена трубопроводами диаметра 5/8" ODS, а заявленные пределы давления и температуры позволяют эксплуатировать изделие в широком спектре промышленных холодильных установок. Поставка осуществляется упаковками по 50 штук, что учитывается при серийном монтаже и сервисном обеспечении.
